Giunti di legno secondo EN 1995-1-1, capitolo 8.2.2

È possibile utilizzare il modulo aggiuntivo JOINTS per progettare collegamenti legno-legno secondo EN 1995-1-1, Capitolo 8.2.2, in RFEM 5 e RSTAB 8?

Risposta:

La verifica di collegamenti in legno con elementi di fissaggio a forma di perno è attualmente limitata ai collegamenti acciaio-legno secondo il Capitolo 8.2.3. Pertanto, attualmente non sono possibili collegamenti legno-legno puri per taglio secondo la teoria di Johansen.

I collegamenti diretti legno-legno utilizzando viti completamente filettate possono essere eseguiti con il modulo aggiuntivo RF-/JOINTS Timber - Timber to Timber , che consente il calcolo dei collegamenti delle travi collegate principali.

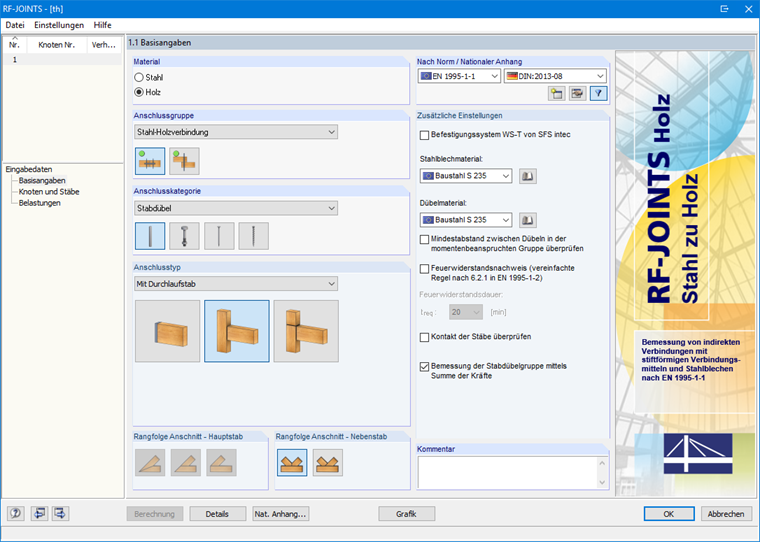

Benutzeroberfläche des RF-/JOINTS Zusatzmoduls
Benutzeroberfläche des RF-/JOINTS Zusatzmoduls
Autore

Il signor Rehm è responsabile dello sviluppo di prodotti per strutture in legno e fornisce supporto tecnico ai clienti.
