Avaliação de deformações e esforços internos nas articulações

É possível avaliar as deformações e os esforços internos das articulações?

Resposta:

A partir da versão 5.17 do RFEM, existe uma saída gráfica (apenas disponível para articulações de linha e libertações de linha) e uma saída de tabelas para este fim. Letztere ist in folgenden Tabellen zu finden:

  • 4.45 Articulações de linha - deformações
  • 4.46 Articulações de linha - esforços
  • 4.47 Articulações de extremidade de barra - deformações
  • 4.48 Articulações de extremidade de barra - esforços
  • 4.49 Libertações de nós - deformações
  • 4.50 Libertações de nós - esforços
  • 4.51 Libertações de linhas - deformações
  • 4.52 Libertações de linhas - esforços

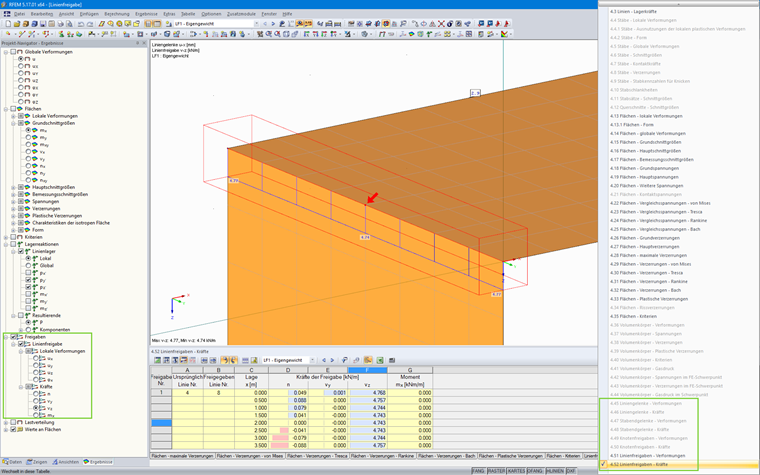

Visualização gráfica e em tabelas dos esforços de uma libertação de linha
Visualização gráfica e em tabelas dos esforços de uma libertação de linha
Autor

O Eng. Rehm participa nos desenvolvimentos da área das estruturas de madeira e presta apoio técnico a clientes.
