Pytanie

Czy można ocenić odkształcenia i siły wewnętrzne przegubów?

Odpowiedź:

Od wersji programu RFEM 5.17 dostępne jest graficzne wyświetlanie wyników (dostępne tylko w przypadku zwolnień liniowych i zwolnień liniowych) oraz wyświetlanie wyników w tabelach. Te ostatnie można znaleźć w poniższych tabelach:

4.45 Przeguby liniowe - Odkształcenia
4.46 Przeguby liniowe - Siły
4.47 Przeguby prętowe - Odkształcenia
4.48 Przeguby prętowe - Siły
4.49 Zwolnienia węzłowe - Odkształcenia
4.50 Zwolnienia węzłowe - Siły
4.51 Zwolnienia liniowe - Odkształcenia
4.52 Zwolnienia liniowe - Siły

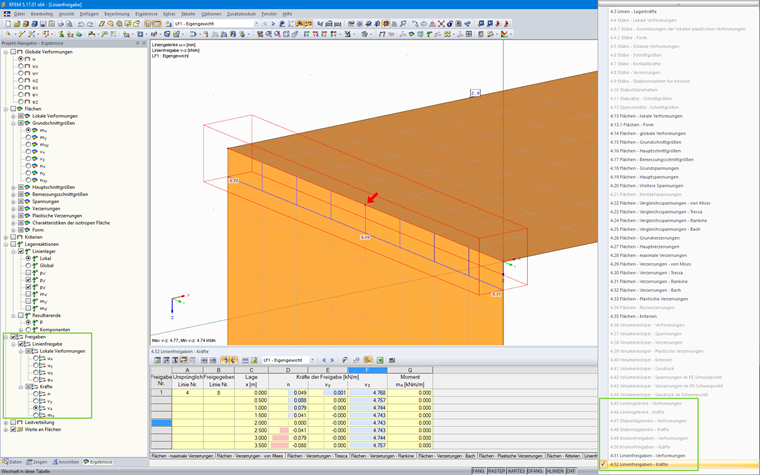

Graficzne i tabelaryczne wyświetlanie sił zwolnienia liniowego
