Évaluation des déformations et des efforts internes aux articulations

Est-il possible d'évaluer les déformations et les efforts internes des articulations ?

Réponse:

Une sortie graphique (uniquement pour les articulations linéiques et les libérations linéiques) et une sortie tabulaire sont disponibles depuis la version 5.17 de RFEM. Les sorties tabulaires sont disponibles dans les tableaux suivants :

  • 4.45 Articulations linéiques - Déformations
  • 4.46 Articulations linéiques - Efforts
  • 4.47 Articulations de barre - Déformations
  • 4.48 Articulations de barre - Efforts
  • 4.49 Libérations nodales - Déformations
  • 4.50 Libérations nodales - Efforts
  • 4.51 Libérations linéiques - Déformations
  • 4.52 Libérations linéiques - Efforts

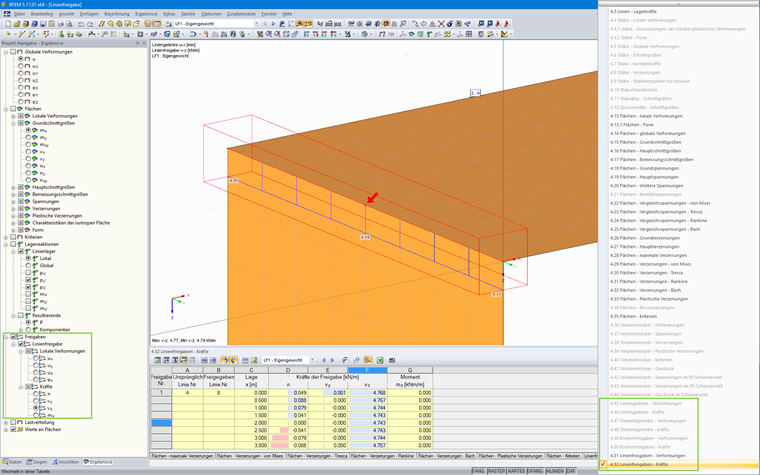

Affichage graphique et tabulaire des forces de libération linéiques
Affichage graphique et tabulaire des forces de libération linéiques
