回复:

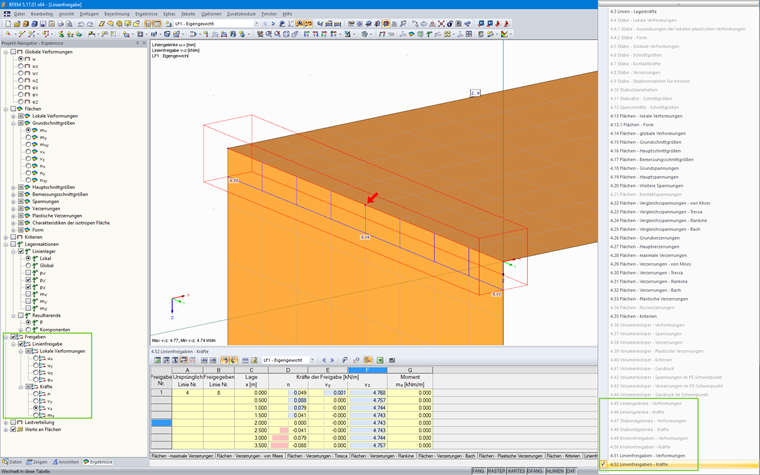

在RFEM 5.17版本中有图形化的结果显示(仅适用于线铰和线释放)。 后者可以在下表中找到:- 4.45 线铰 - 变形
- 4.46 线铰 - 力
- 4.47 杆端铰 - 变形
- 4.48 杆端铰 - 力
- 4.49 节点释放 - 变形
- 4.50 节点释放 - 力
- 4.51 Linienfreigaben - Verformungen
- 4.52 线释放 - 力
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
