Pergunta

Porque é que o fator de compressão transversal k_{c, 90} de 1,0 é assumido no dimensionamento da pressão de apoio?

Resposta:

O ponto 6.1.5 (4) do Eurocódigo 5 requer a aplicação do menor coeficiente de compressão transversal k_{c, 90} para as cargas concentradas que estão próximas do apoio.

Opcionalmente, é possível desativar a verificação da pressão de apoio no programa RX -TIMBER e definir o reforço de compressão transversal correspondente.

Se a carga concentrada inserida não for relevante para o dimensionamento, existe a opção adicional para atribuir o fator de compressão transversal definido pelo utilizador (Figura 03).

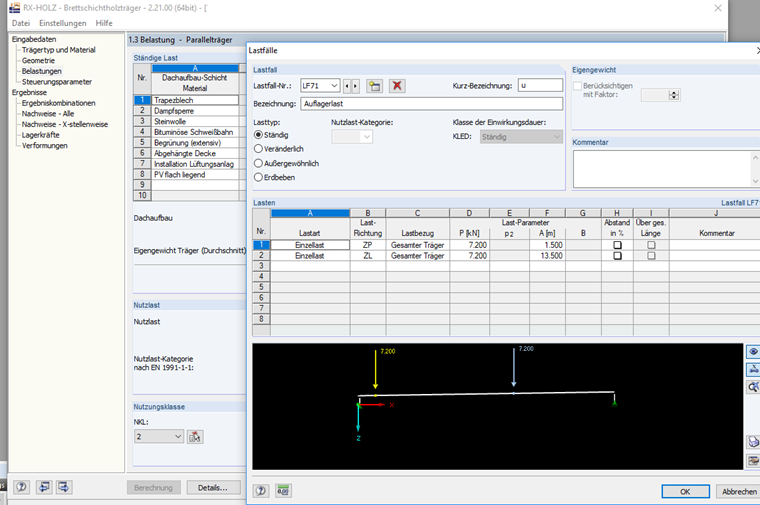

Cargas concentradas no programa RX-TIMBER

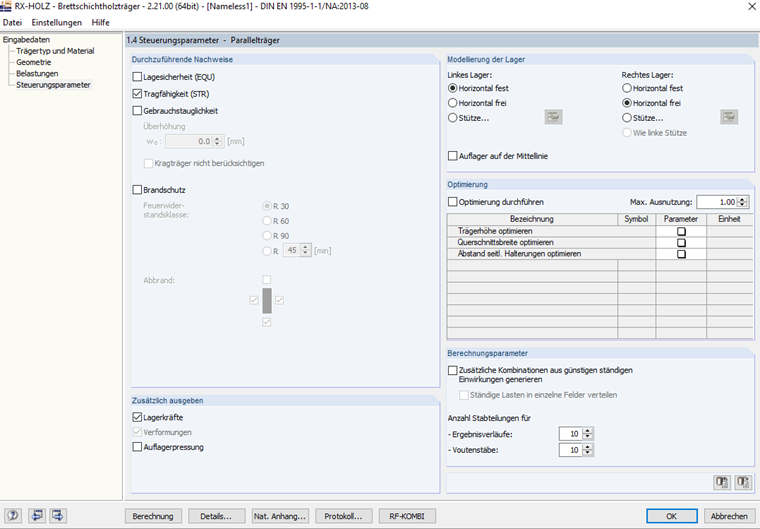

Parâmetros de controlo do RX-TIMBER

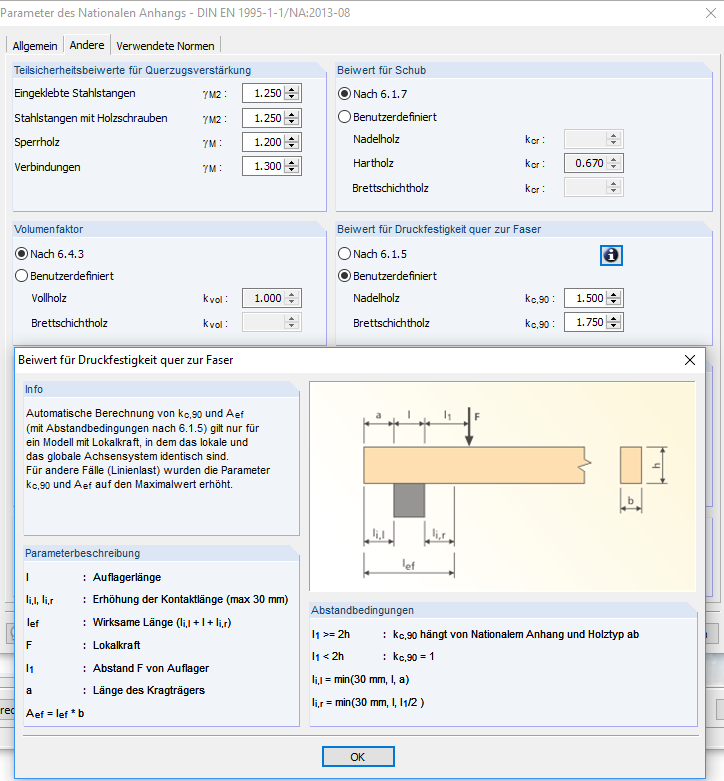

Fator de compressão transversal definido pelo usuário
