¿Por qué se supone el factor de compresión transversal k_{c, 90} de 1,0 en el cálculo de la presión en el apoyo?

Respuesta:

La sección 6.1.5 (4) del Eurocódigo 5 requiere aplicar el coeficiente de compresión transversal más pequeño de k_{c, 90} para las cargas concentradas que están cerca del apoyo.

Como opción, es posible desactivar el cálculo de la presión en el apoyo en el programa RX -TIMBER y establecer la rigidez de compresión transversal correspondiente.

Si la carga concentrada introducida no es relevante para el cálculo, existe la opción adicional para asignar el factor de compresión transversal definido por el usuario (imagen 03).

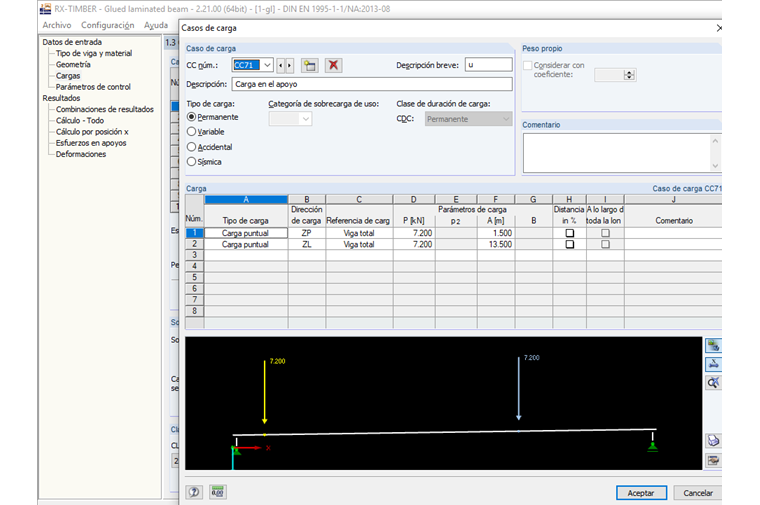

Cargas concentradas en el programa RX-TIMBER

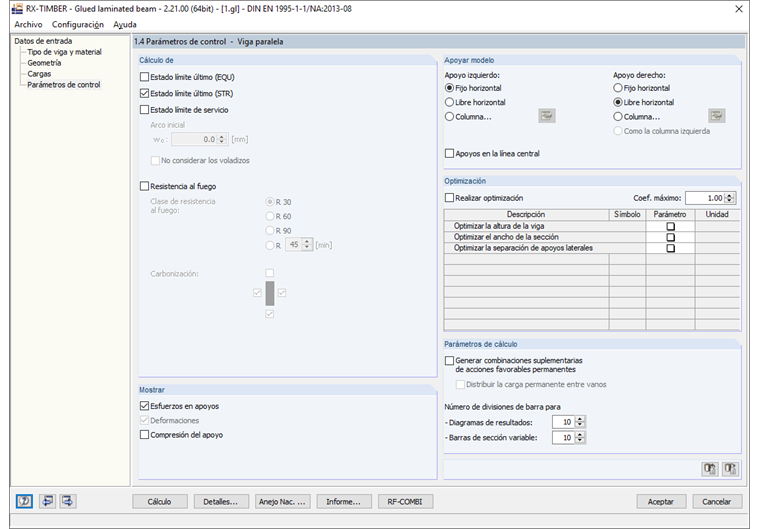

Parámetros de control de RX-TIMBER

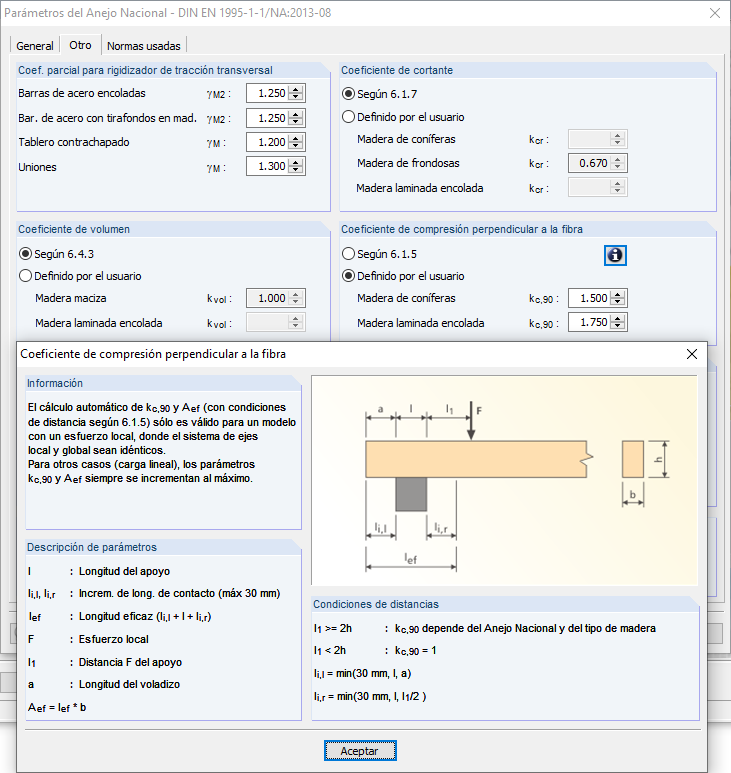

Factor de compresión transversal definido por el usuario
