Pytanie

Dlaczego w obliczeniach parcia w podporach przyjęto współczynnik ściskania poprzecznego k_{c 90 wynoszący 1,0?}

Odpowiedź:

Punkt 6.1.5 (4) Eurokodu 5 wymaga zastosowania mniejszego współczynnika ściskania poprzecznego k_{c, 90} dla obciążeń skupionych, które znajdują się w pobliżu podpory.

Opcjonalnie w programie RX -TIMBER można dezaktywować obliczanie ciśnienia podpory i ustawić odpowiednie usztywnienie poprzeczne ściskane.

Jeżeli wprowadzone obciążenie skupione nie jest istotne dla obliczeń, istnieje dodatkowa możliwość przypisania zdefiniowanego przez użytkownika współczynnika ściskania poprzecznego (rys. 03).

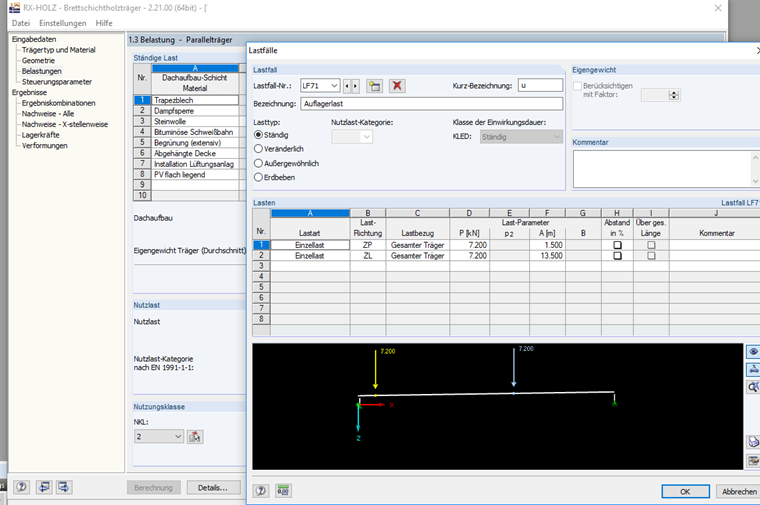

Obciążenia skupione w programie RX-TIMBER

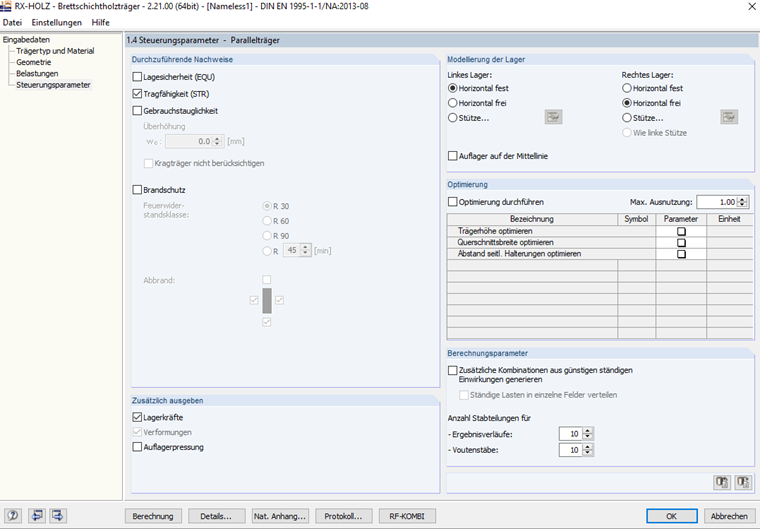

Parametry kontrolne RX-TIMBER

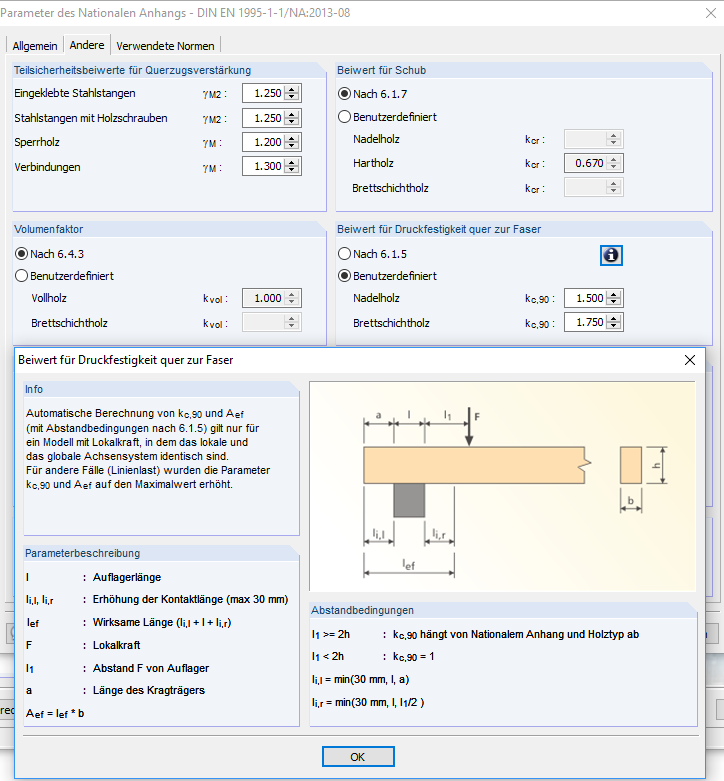

Zdefiniowany przez użytkownika współczynnik ściskania poprzecznego
