Importei um ficheiro DXF no RFEM. Infelizmente, a escala do modelo não está correta, tem de ser reduzida. Como é que altero a escala?

Q: Importei um ficheiro DXF no RFEM. Infelizmente, a escala do modelo não está correta, tem de ser reduzida. Como é que altero a escala?

Na caixa de diálogo do separador ASCII Format DXF (*.dxf)), pode definir a configuração para a troca de dados. É recomendada a verificação de alguns parâmetros, sobretudo antes da importação. Provavelmente, definiu uma unidade de comprimento incorreta. Nesse caso, verifique as unidades de comprimento e defina a unidade pretendida.

Question

Importei um ficheiro DXF no RFEM. Infelizmente, a escala do modelo n&#227;o est&#225; correta, tem de ser reduzida. Como &#233; que altero a escala?

Accepted Answer

Na caixa de di&#225;logo do separador ASCII Format DXF (*.dxf)), pode definir a configura&#231;&#227;o para a troca de dados. &#201; recomendada a verifica&#231;&#227;o de alguns par&#226;metros, sobretudo antes da importa&#231;&#227;o. Provavelmente, definiu uma unidade de comprimento incorreta. Nesse caso, verifique as unidades de comprimento e defina a unidade pretendida.

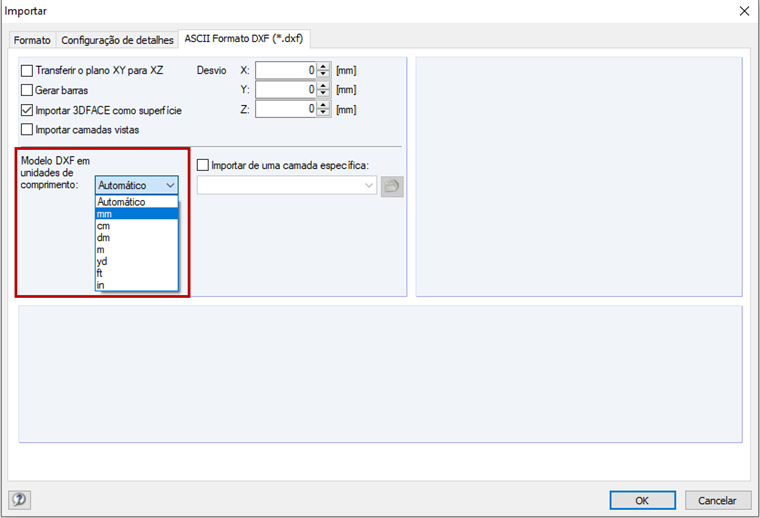

Configuração para a troca de dados DXF
