J’ai importé un fichier DXF dans RFEM. Cependant, la mise à l’échelle du modèle n’est pas correcte et elle doit être réduite. Comment modifier l’échelle ?

Q: J’ai importé un fichier DXF dans RFEM. Cependant, la mise à l’échelle du modèle n’est pas correcte et elle doit être réduite. Comment modifier l’échelle ?

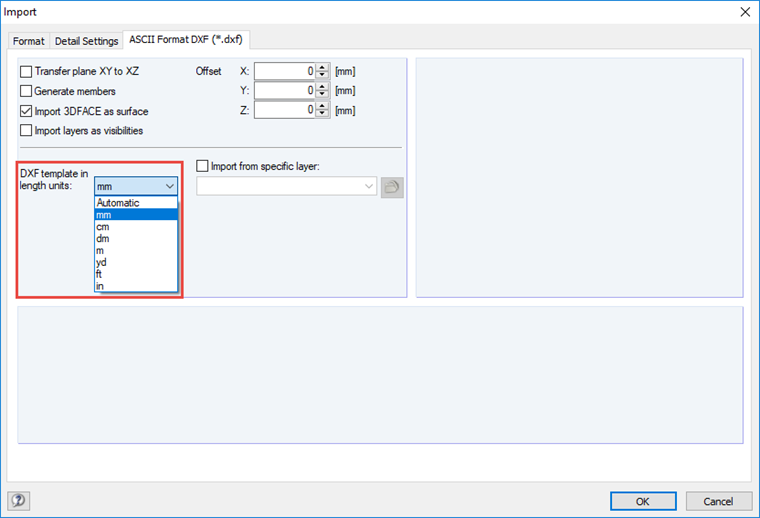

Dans l’onglet Format ASCII DXF (* .dxf) de la boîte de dialogue correspondante, vous pouvez modifier les paramètres d’échange de données. Il est recommandé de contrôler les paramètres, notamment avant l’import. Il est possible que l’unité de longueur définie soit incorrecte. Dans ce cas, vérifiez les unités de longueur et définissez l’unité de longueur souhaitée.

Question

J’ai import&#233; un fichier DXF dans RFEM. Cependant, la mise &#224; l’&#233;chelle du mod&#232;le n’est pas correcte et elle doit &#234;tre r&#233;duite. Comment modifier l’&#233;chelle ?

Accepted Answer

Dans l’onglet Format ASCII DXF (* .dxf) de la bo&#238;te de dialogue correspondante, vous pouvez modifier les param&#232;tres d’&#233;change de donn&#233;es. Il est recommand&#233; de contr&#244;ler les param&#232;tres, notamment avant l’import. Il est possible que l’unit&#233; de longueur d&#233;finie soit incorrecte. Dans ce cas, v&#233;rifiez les unit&#233;s de longueur et d&#233;finissez l’unit&#233; de longueur souhait&#233;e.

Paramètres pour l’échange de données DXF
