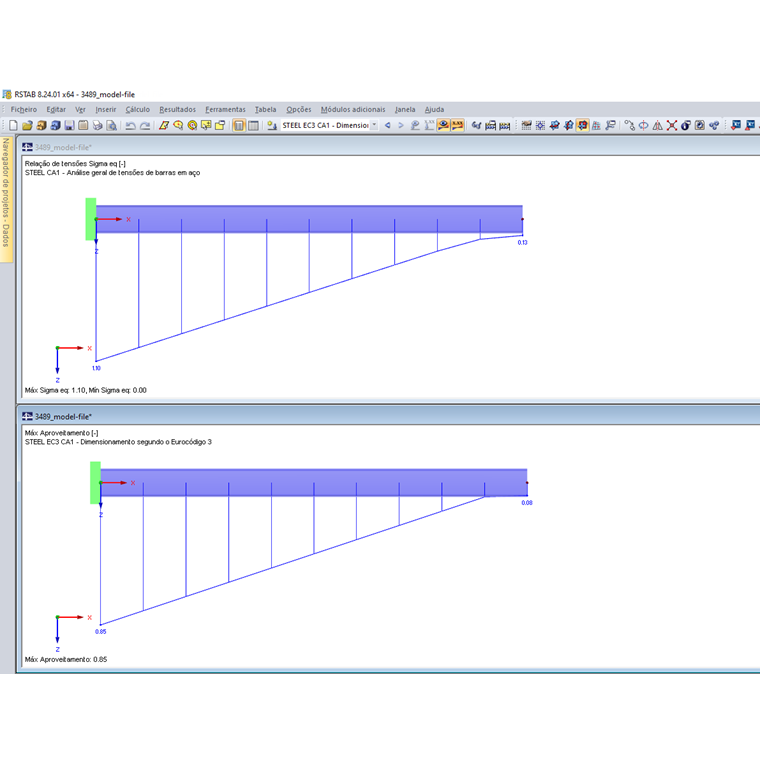

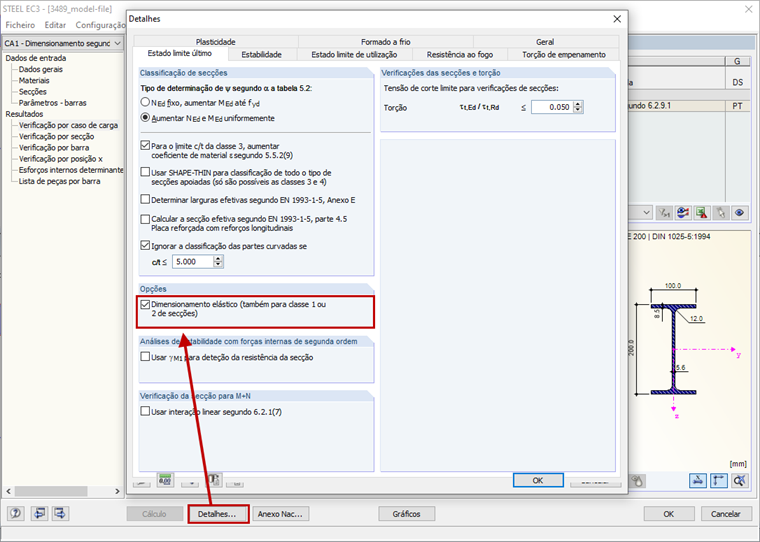

As secções atribuídas à classe 1 ou 2 são dimensionadas plasticamente por defeito no RF‑/STEEL EC3. Para poder comparar os resultados com o RF‑/STEEL, ative o dimensionamento elástico das secções de classe 1 e 2 (Figura 02) nos detalhes do RF‑/STEEL EC3.

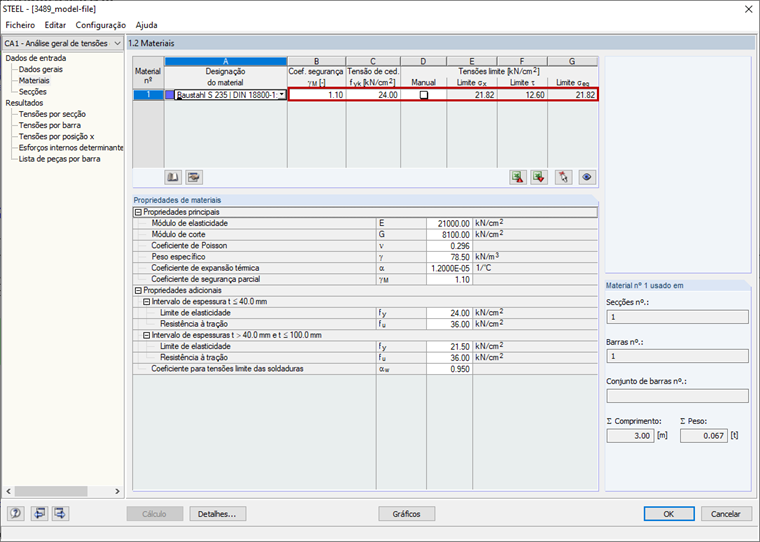

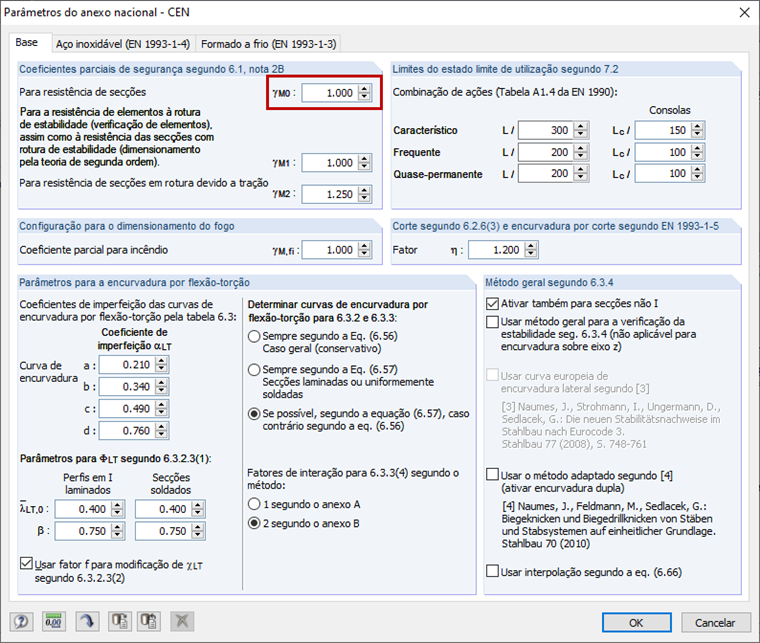

Verifique também se os coeficientes parciais de segurança γ para as resistências das secções foram definidos de forma idêntica para os dois módulos adicionais (Figura 03 e Figura 04).
Função do programa
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
O resultado do dimensionamento sísmico é categorizado em duas secções: requisitos das barras e requisitos das ligações.
Os "Requisitos sísmicos" incluem a resistência à flexão necessária e a resistência ao corte necessária da ligação viga-pilar para pórticos de momento. Estas estão listadas no separador 'Ligação de pórtico de momentos por barra'. Para pórticos reforçados, a resistência à tração necessária da ligação e a resistência à compressão necessária da ligação do contraventamento estão listadas no separador 'Ligação de contraventamento por barra'.
O programa fornece as verificações realizadas em tabelas. Os detalhes de dimensionamento mostram claramente as fórmulas e as referências à norma.
No módulo Dimensionamento de betão oferece a opção de realizar um dimensionamento sísmico de acordo com a norma AISC 341-16 para barras de aço.
Para este efeito, estão disponíveis cinco tipos de sistemas resistentes a forças sísmicas (SFRS).
