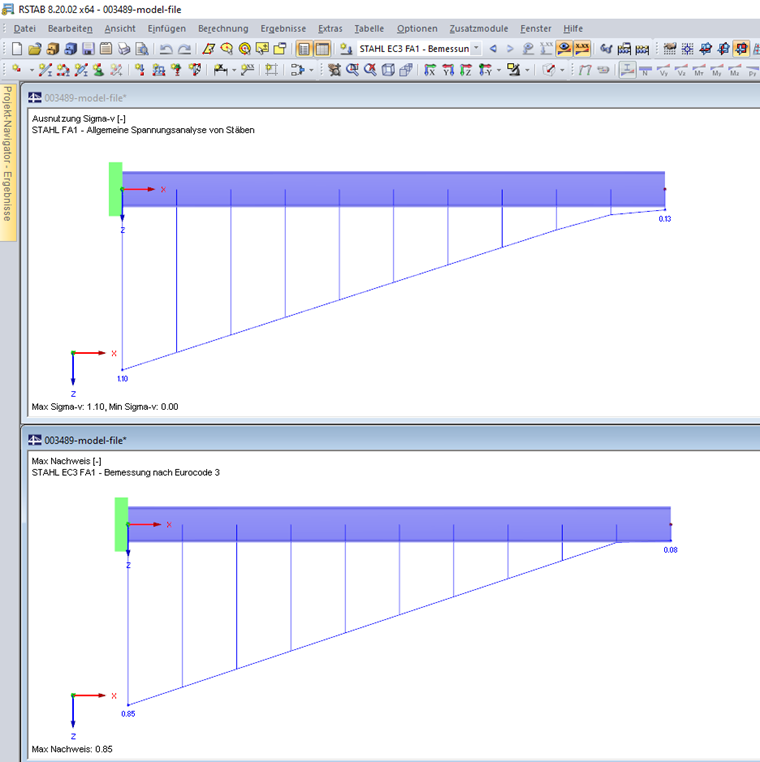

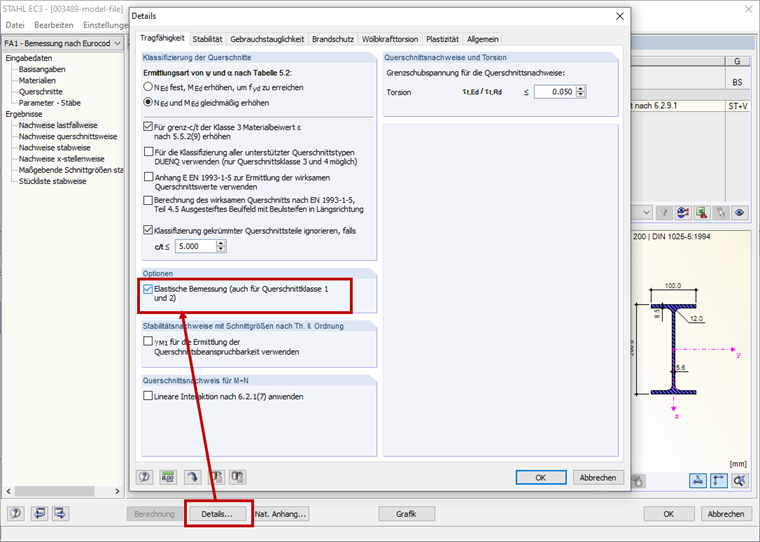

Przekroje przypisane do Klasy 1 lub Klasy 2 są domyślnie projektowane plastycznie w RF-/STEEL EC3. Aby móc porównać wyniki z RF-/STEEL, należy aktywować wymiarowanie sprężyste przekrojów Klasy 1 i Klasy 2 (Rysunek 02) w Szczegółach RF-/STEEL EC3.

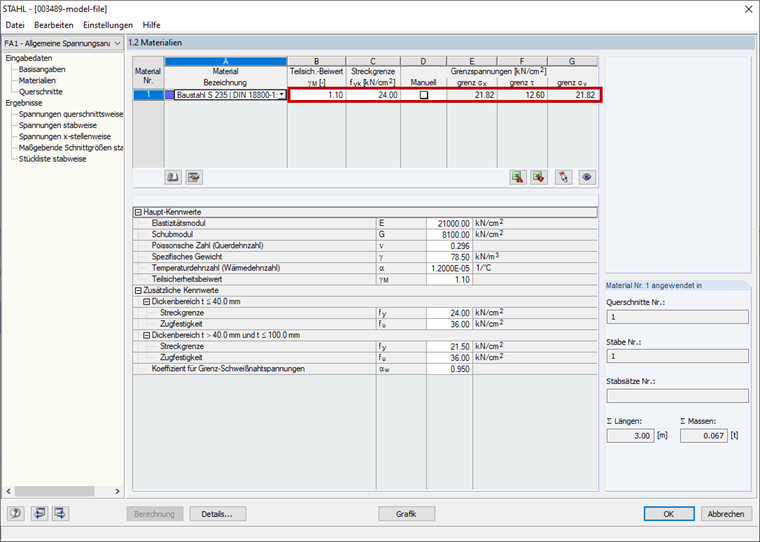

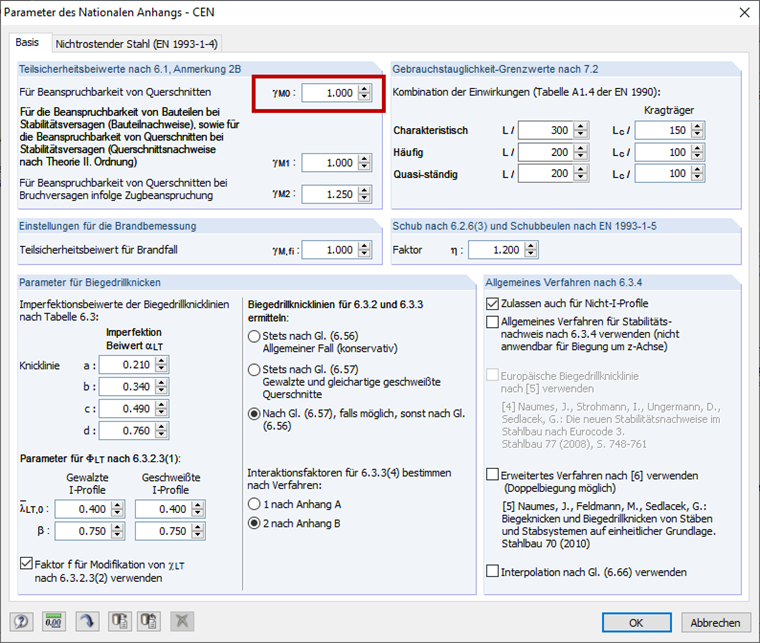

Należy również sprawdzić, czy ten sam częściowy współczynnik bezpieczeństwa γ dla nośności przekrojów jest zdefiniowany w obu modułach dodatkowych (rys. 03 i rys. 04).
Funkcja produktu
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
Wynik obliczeń sejsmicznych jest podzielony na dwie sekcje: wymagania dotyczące prętów i połączeń.
"Wymagania sejsmiczne" zawierają Wymaganą wytrzymałość na zginanie i Wymaganą wytrzymałość na ścinanie połączenia belka-słup dla ram sprężystych. Są one wyszczególnione w zakładce 'Połączenia ram momentowych według prętów'. W przypadku ram stężonych w zakładce 'Połączenie stężone według pręta' podawana jest Wymagana wytrzymałość połączenia na rozciąganie oraz Wymagana wytrzymałość połączenia na ściskanie stężeń.
Przeprowadzone kontrole obliczeń są przedstawiane w tabelach. W szczegółach kontroli obliczeń w przejrzysty sposób przedstawione są wzory i odniesienia do normy.
W module Projektowanie konstrukcji betonowych umożliwia przeprowadzanie obliczeń sejsmicznych prętów stalowych zgodnie z AISC 341-16.
W tym celu dostępnych jest pięć typów systemów SFRS (Seismic Force-Resisting Systems).
