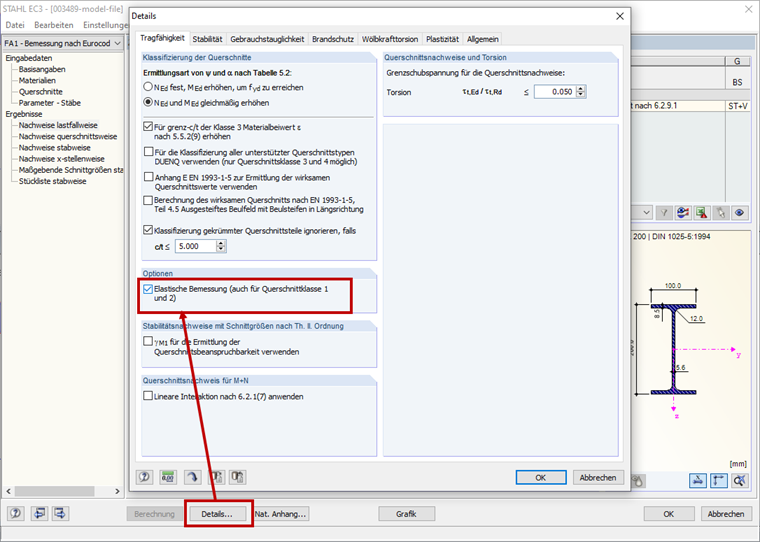

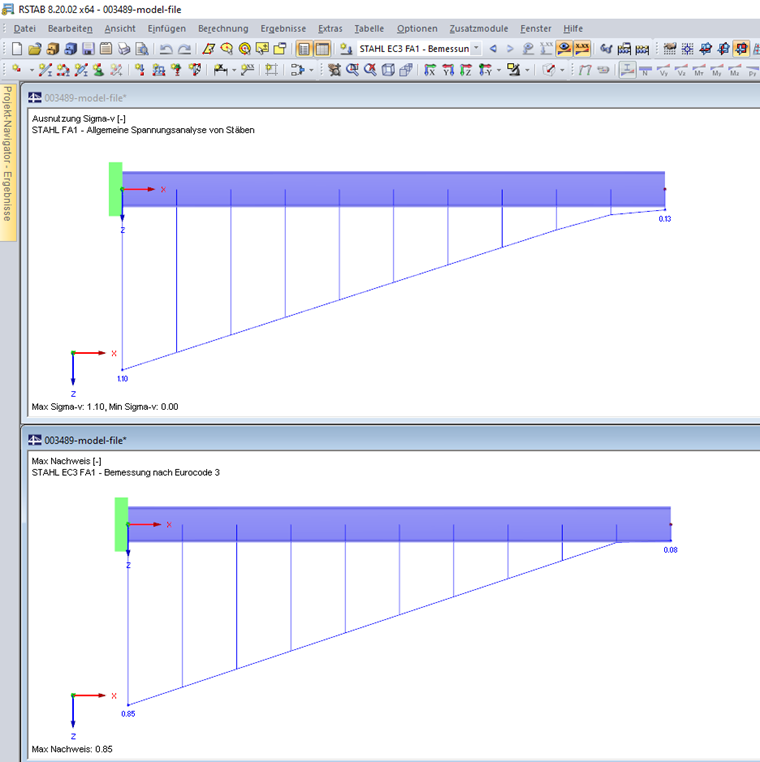

Querschnitte, die der Klasse 1 oder 2 zugeordnet sind, werden von RF-/STAHL EC3 standardmäßig plastisch bemessen. Um die Ergebnisse mit RF-/STAHL vergleichen zu können, aktivieren Sie in den Details von RF-/STAHL EC3 bitte die elastische Bemessung von Klasse 1 und 2 Querschnitten (Bild 2).

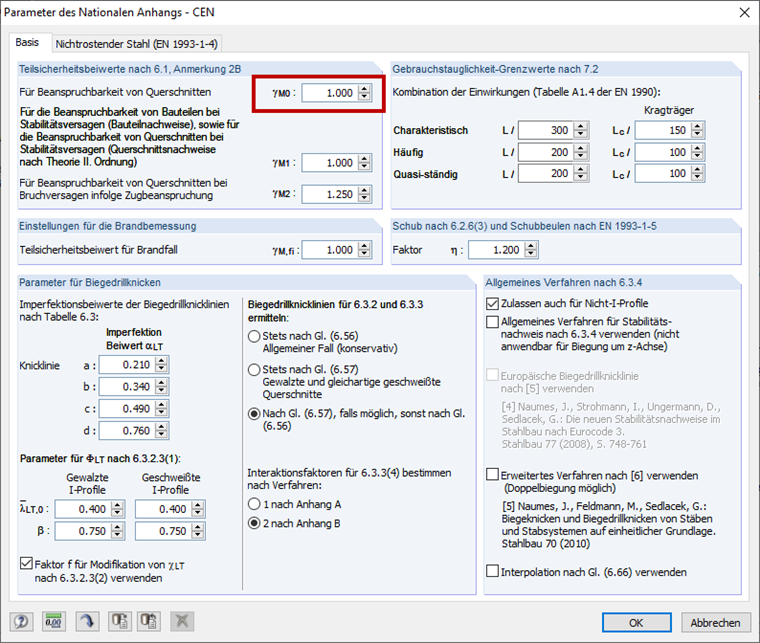

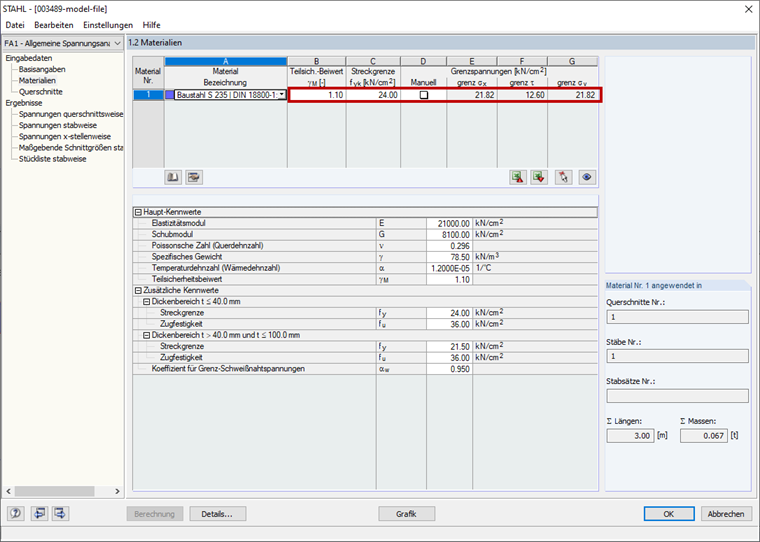

Bitte prüfen sie auch, ob die Teilsicherheitsbeiwerte γ für die Beanspruchbarkeiten der Querschnitte in beiden Modulen identisch definiert sind (Bild 3 und 4).
