Pergunta

Verifiquei as propriedades das secções laminadas no SHAPE‑THIN e descobri que existem discrepâncias em relação às tabelas ao determinar a constante de torção I_t. Qual é a explicação para isso?

Resposta:

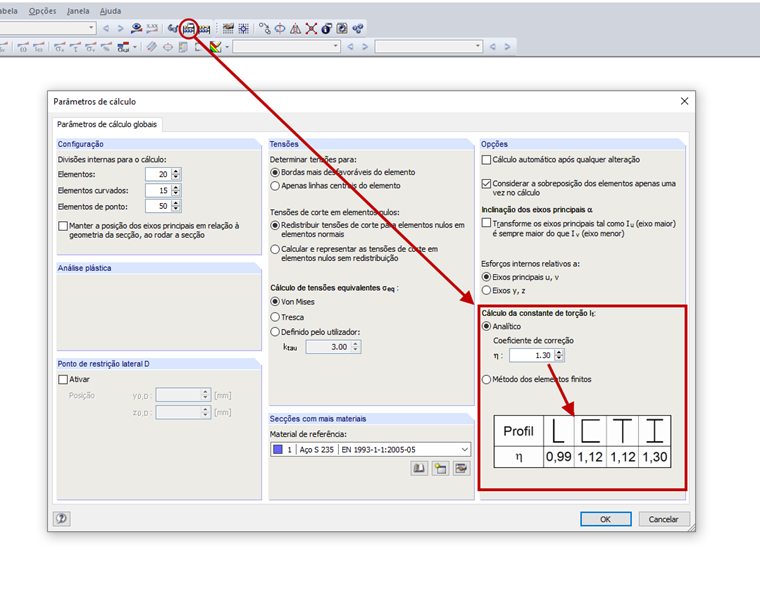

Ao determinar a constante de torção, os elementos pontuais não são considerados nas equações analíticas I_t. Por isso, é possível aplicar um coeficiente de correção para secções com arredondamentos distintos, tais como secções laminadas, para determinar o efeito dos elementos de ponto. A Figura 01 indica as recomendações para vários tipos de secções laminadas. Este coeficiente de correção pode ser ajustado nos parâmetros de cálculo. Além disso, também é possível calcular a constante de torção utilizando o método dos elementos finitos, que também inclui o efeito de elementos de ponto e soldaduras. Esta abordagem requer um pouco mais de tempo de processamento do que o cálculo analítico.

Parâmetros de cálculo para determinar a constante de torção
