问题
我在SHAPE-THIN中检查轧制截面的截面属性,发现在确定扭转常数It时,表格之间存在差异。 如何解释?
回复:

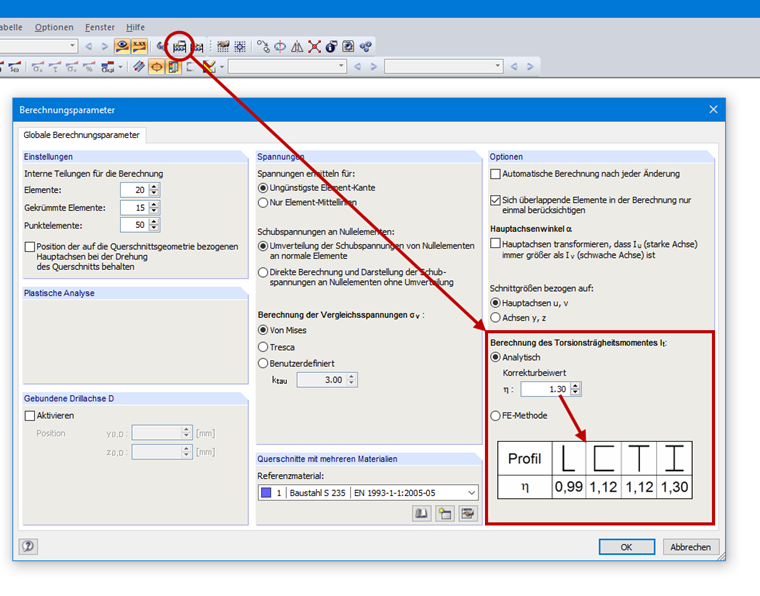

当确定扭转惯性矩时,在分析公式中的I t不考虑点单元。 因此,对具有不同倒角的截面(例如轧制截面)使用校正系数来确定点单元的作用。 图01显示了各种轧制截面的建议。 该修正系数可以在计算参数中进行调整。 此外,还可以使用有限元法计算扭转常数,该方法还涉及了点单元和焊缝的作用。 这种方法所需要的计算时间比解析计算多。
