Pytanie

Sprawdzałem właściwości przekrojów walcowanych w SHAPE-THIN i musiałem znaleźć rozbieżności z tabelami podczas wyznaczania stałej skręcania I_t. Jak można to wytłumaczyć?

Odpowiedź:

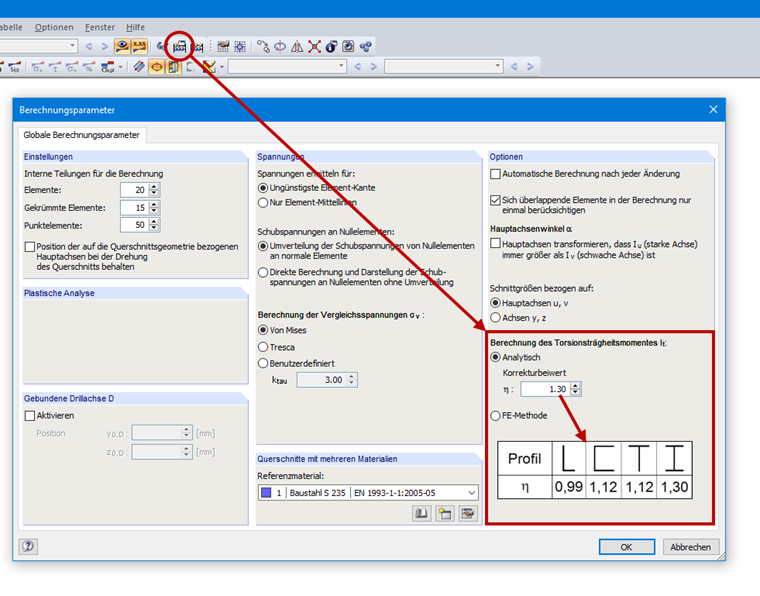

Podczas określania momentu bezwładności na skręcanie elementy punktowe nie są uwzględniane dla I_t w równaniach analitycznych. Dlatego w przypadku przekrojów z wyraźnym zaokrągleniem, takich jak przekroje walcowane, można zastosować współczynnik korekcyjny, aby określić wpływ elementów punktowych. Rysunek 01 przedstawia zalecenia dla różnych typów przekrojów walcowanych. Ten współczynnik korekcyjny można dostosować w parametrach obliczeń. Ponadto można obliczyć stałą skręcania metodą ES, która obejmuje również wpływ elementów punktowych i spoin. Takie podejście wymaga nieco więcej czasu obliczeniowego niż obliczenia analityczne.

Opcje obliczeń w celu określenia stałej skręcania

Czy mają Państwo jakieś pytania?
