Como é que importo um ficheiro IGES ou STEP para o RFEM?

Q: Como é que importo um ficheiro IGES ou STEP para o RFEM?

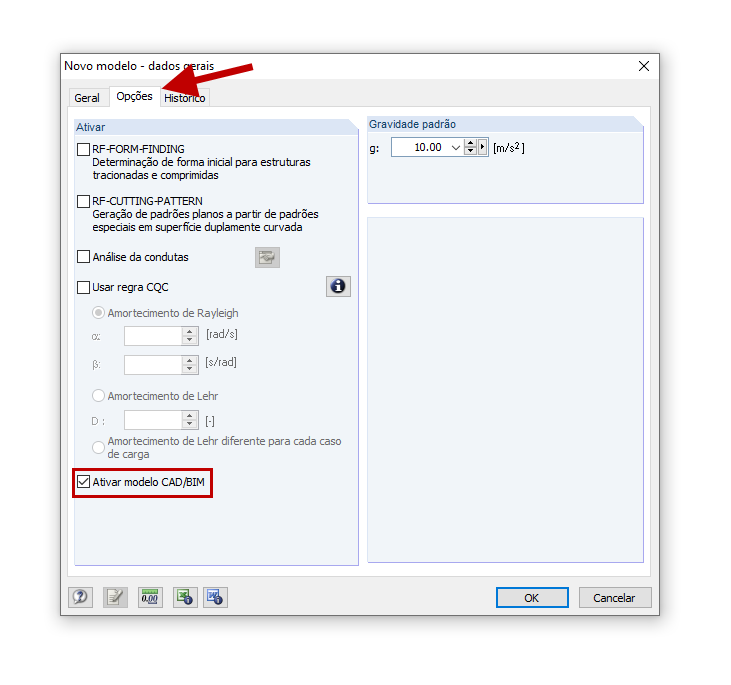

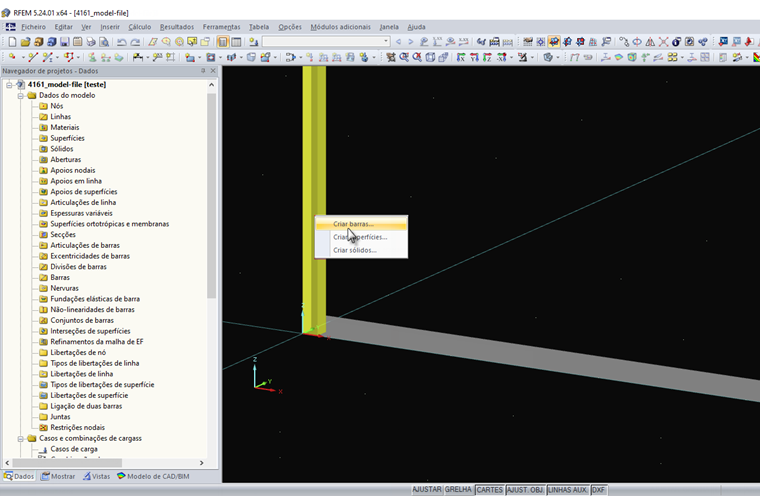

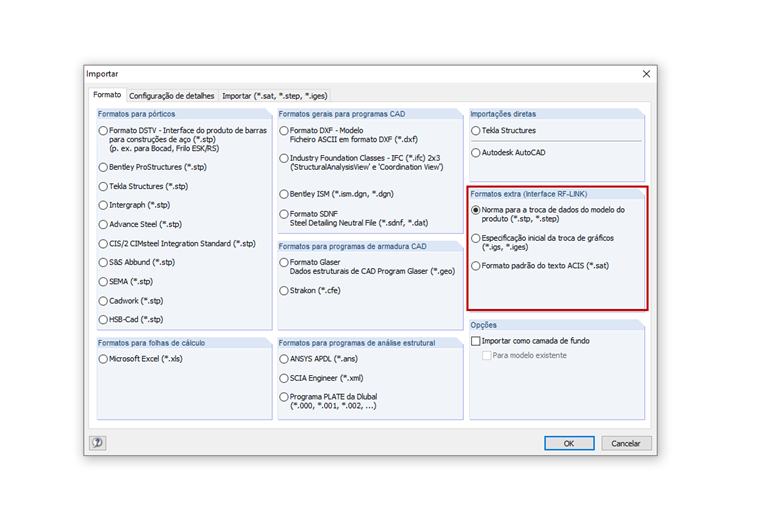

A importação dos ficheiros *.igs ou *.stp (STEP) requer o módulo adicional RF-LINK (ver Figura 01). Atualmente não é possível exportar.Além disso, é possível importar um modelo com a opção CAD/BIM. Após selecionar o ficheiro a importar, isto pode ser ativado no separador Opções da caixa de diálogo "Novo modelo – Dados gerais" (ver Figura 02). Utilizando esta opção, pode adicionalmente converter diretamente os elementos geométricos em barras, superfícies ou sólidos após a importação (ver Figura 03).

Question

Como &#233; que importo um ficheiro IGES ou STEP para o RFEM?

Accepted Answer

A importa&#231;&#227;o dos ficheiros *.igs ou *.stp (STEP) requer o m&#243;dulo adicional RF-LINK (ver Figura 01). Atualmente n&#227;o &#233; poss&#237;vel exportar.Al&#233;m disso, &#233; poss&#237;vel importar um modelo com a op&#231;&#227;o CAD/BIM. Ap&#243;s selecionar o ficheiro a importar, isto pode ser ativado no separador Op&#231;&#245;es da caixa de di&#225;logo "Novo modelo – Dados gerais" (ver Figura 02). Utilizando esta op&#231;&#227;o, pode adicionalmente converter diretamente os elementos geom&#233;tricos em barras, superf&#237;cies ou s&#243;lidos ap&#243;s a importa&#231;&#227;o (ver Figura 03).
