问题

如何将IGES或STEP文件导入到RFEM中?


回复:

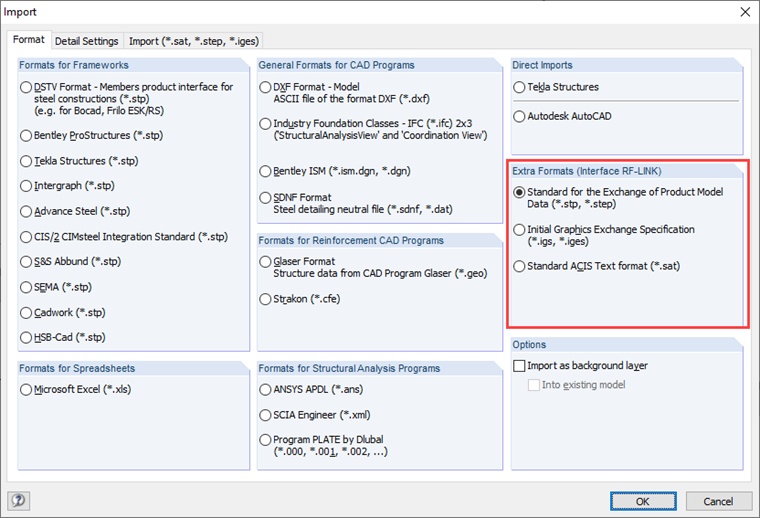

导入 *.igs或 *.stp(STEP)文件时,需要附加模块RX-LINK(见图01)。 目前无法导出。

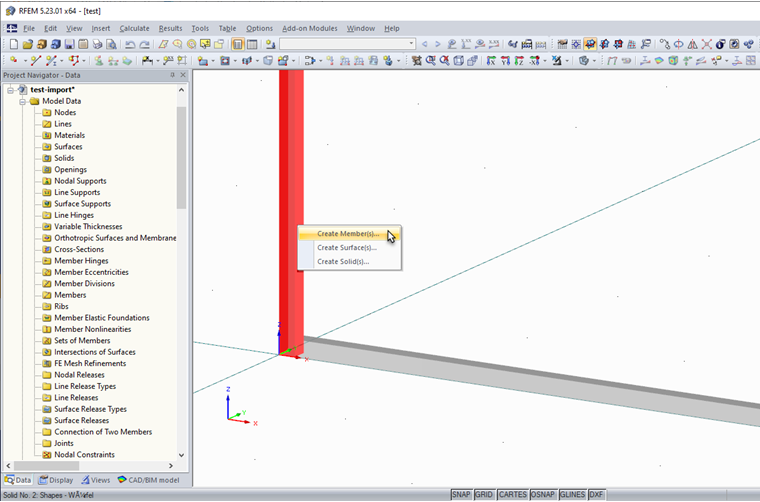

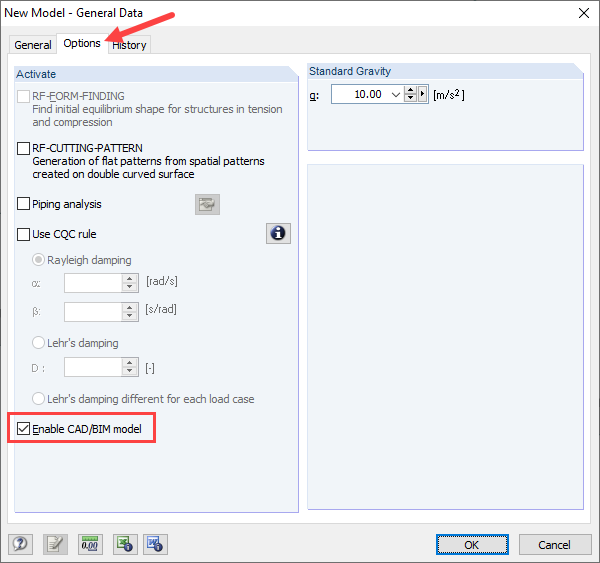

此外,可以使用CAD/BIM选项导入模型。 选择好要导入的文件后,可以在“新建模型 -基本数据”对话框的选项选项卡中激活(见图02)。 导入后,该选项可以将几何单元直接转换为杆件,面或实体(见图03)。
