Como as superfícies têm apenas as direções x e y no plano, é necessário primeiro definir qual deve ser a tensão circunferencial e a tensão axial. No exemplo a seguir, sigma_x deve representar a tensão axial e sigma_y a tensão circunferencial.

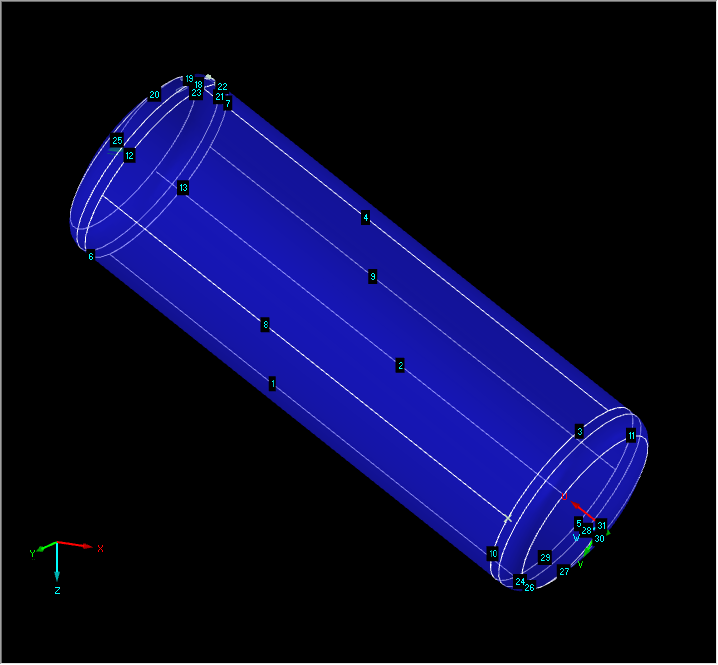

O exemplo consiste num recipiente circular inclinado (Figura 01). Após a modelação, o programa tenta alinhar os sistemas de eixos locais de acordo com o sistema de eixos global (Figura 02). No entanto, no presente caso, o eixo x deve estar disposto ao longo de todas as superfícies do recipiente. Este alinhamento pode ser alcançado da seguinte forma.

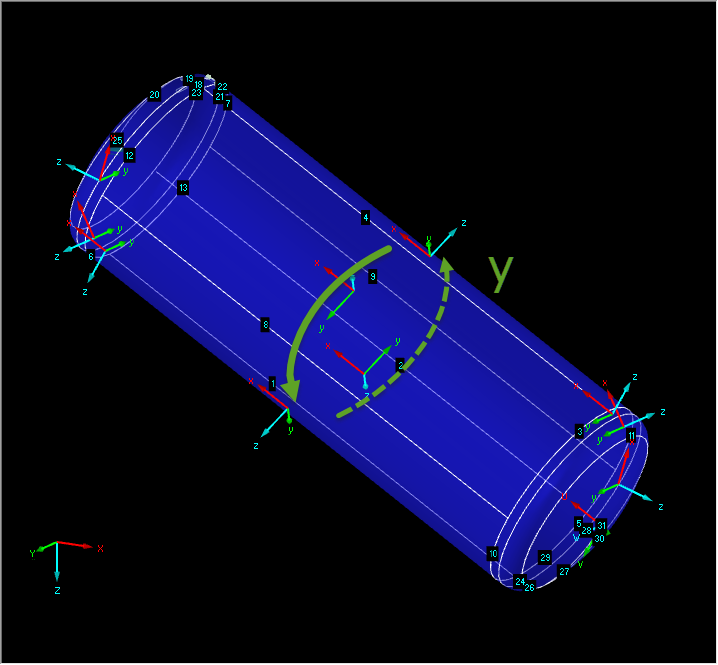

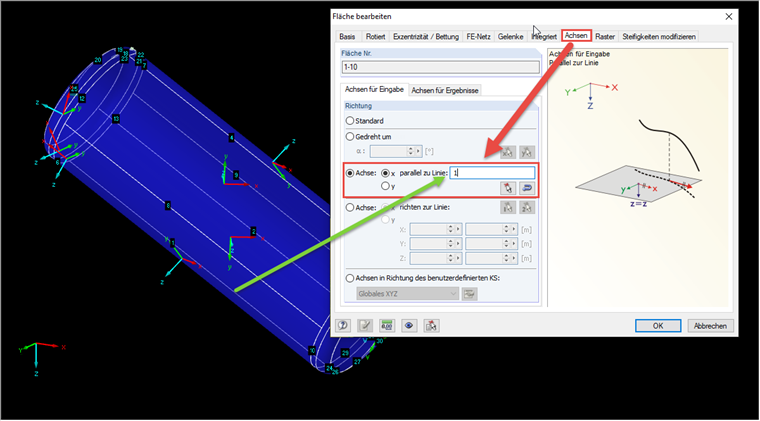

Primeiro, o eixo z de todas as superfícies deve apontar para dentro ou para fora. No exemplo, foi selecionada a direção para fora. Se não for esse o caso numa das superfícies, pode clicar com o botão direito do rato na superfície e utilizar a função "Inverter sistema de eixos local" para mover o eixo z para o outro lado da superfície. Em seguida, selecione todas as superfícies e o separador Eixos na caixa de diálogo da superfície. A Figura 03 mostra a caixa de diálogo. Neste caso, foi selecionada uma das linhas de fronteira axiais para o alinhamento. A Figura 04 mostra os sistemas de eixos locais agora alinhados. Todos os eixos x estão dispostos no sentido axial e todos os eixos y no circunfrencial.

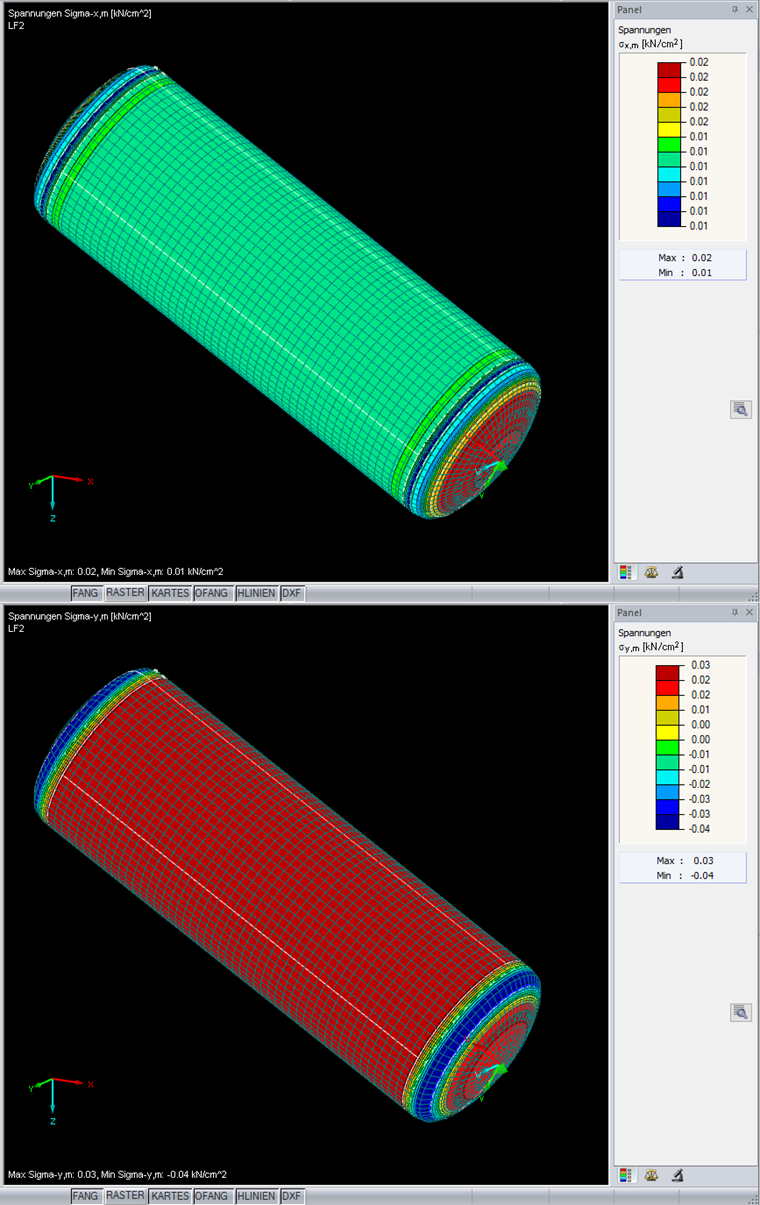

A Figura 05 mostra os resultados das tensões de membranas axiais (sigma-x,m) e sobre a circunferência (sigma-y,m).
