Jak mogę obliczyć naprężenie osiowe i naprężenie obwodowe pojemnika okrągłego?

Odpowiedź

Ponieważ w płaszczyźnie dla płaszczyzn istnieją tylko kierunki x- i y-, należy najpierw określić, które naprężenie powinno być naprężeniem, a które naprężeniem osiowym. W poniższym przykładzie sigma_x powinno być naprężeniem osiowym, a sigma_y naprężeniem obręczy.

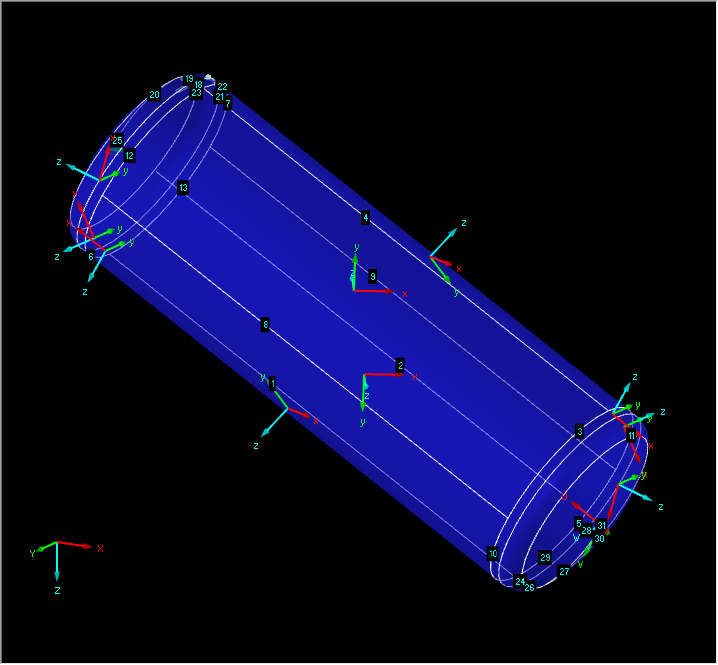

Przykład składa się z nachylonego okrągłego pojemnika (rysunek 01). Po modelowaniu program próbuje wyrównać lokalne układy osi w globalnym układzie osi (rysunek 02). Jednak w tym przypadku oś X powinna przebiegać wzdłuż kontenera dla wszystkich powierzchni. Orientację tę można osiągnąć w następujący sposób.

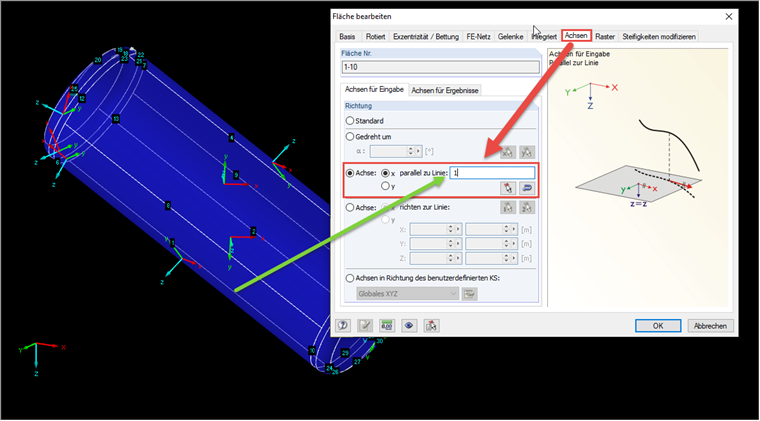

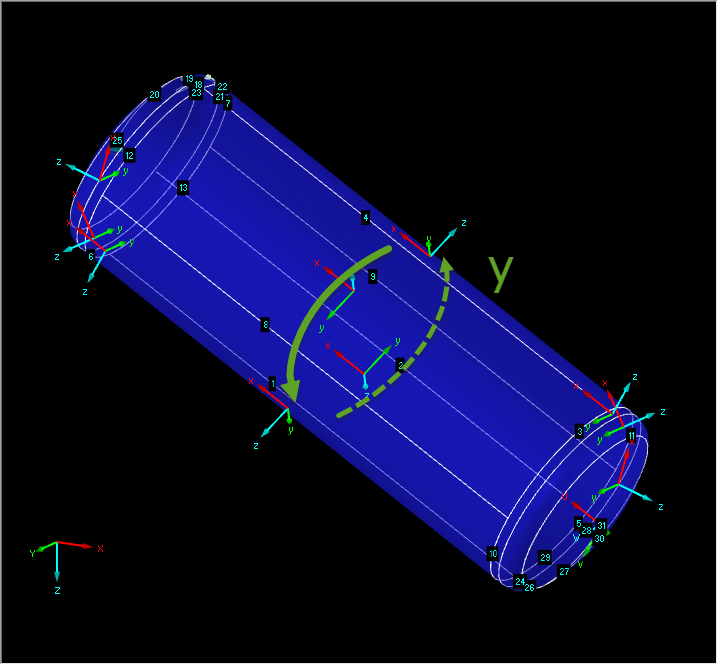

Po pierwsze, oś Z wszystkich powierzchni musi być skierowana do wewnątrz lub na zewnątrz. W tym przykładzie wybrano kierunek zewnętrzny. Jeśli tak nie jest w przypadku powierzchni, można kliknąć powierzchnię prawym przyciskiem myszy i użyć funkcji „Odwróć lokalny układ osi”, aby przesunąć oś Z na drugą stronę powierzchni. Następnie zaznacz wszystkie powierzchnie i otwórz zakładkę Osie w oknie dialogowym Edytuj powierzchnię. Rysunek 03 pokazuje okno dialogowe. W tym przypadku wybrano jedną z linii granicznych zorientowanych osiowo. Rysunek 04 pokazuje teraz wyrównane lokalne układy osi. Wszystkie osie x są osiowe, a wszystkie osie y przebiegają w kierunku obwodowym (obręcz).

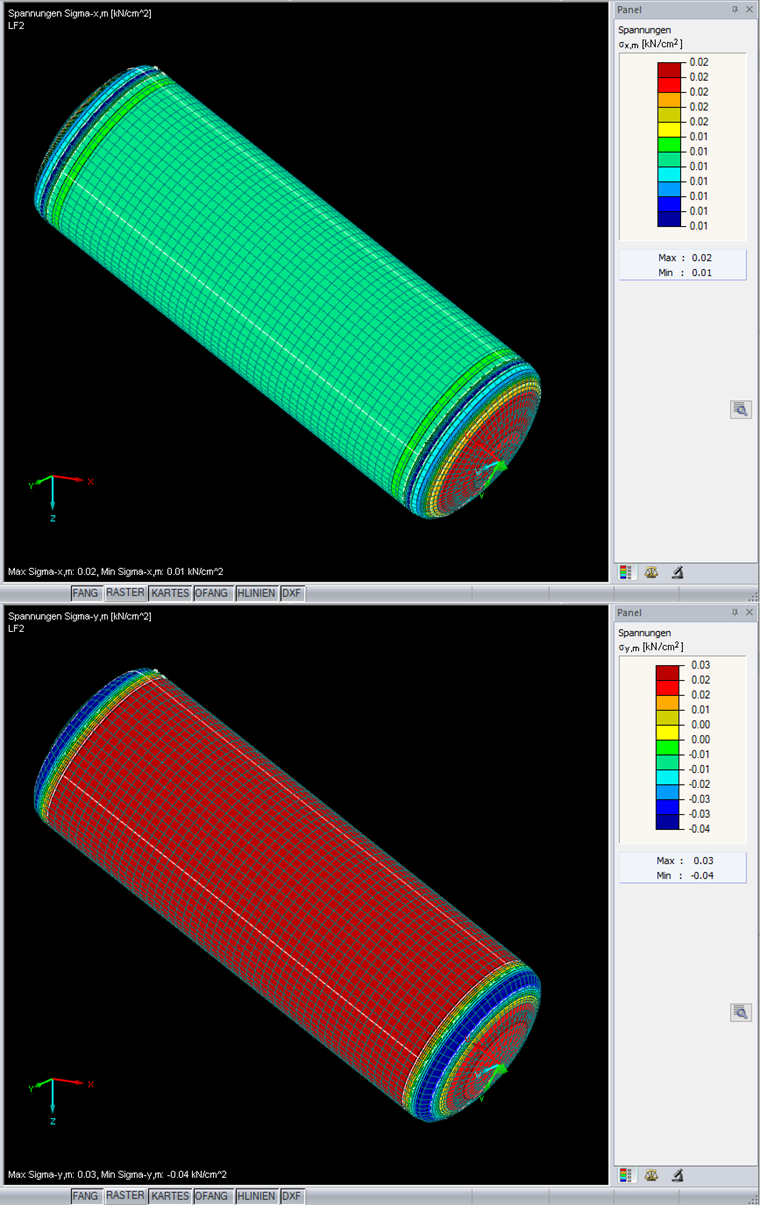

Rycina 05 pokazuje wyniki naprężeń membranowych osiowych (sigma-x, m) i wzdłuż obwodu (sigma-y, m).
