¿Cómo puedo leer la tensión normal y la tensión del aro para un contenedor circular?

Respuesta

Como los sistemas de ejes sólo tienen las direcciones x e y en el plano para las superficies, es necesario definir cuál será la tensión del aro y cuál la normal. En el siguiente ejemplo, sigma_x debe ser la tensión normal y sigma_y la tensión del aro.

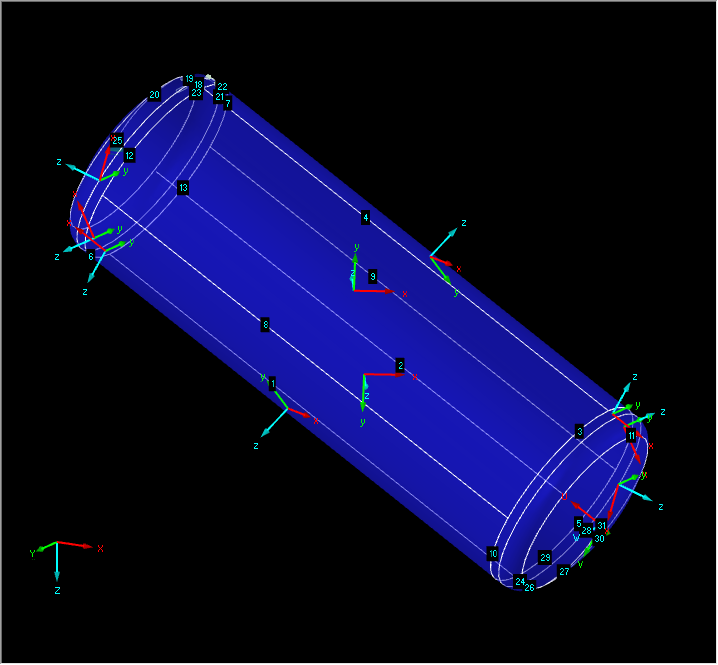

El ejemplo consiste en un contenedor circular inclinado (figura 01). Después del modelado, el programa trata de alinear los sistemas de ejes locales en el sistema de ejes global (figura 02). En este caso, sin embargo, el eje x se debe alinear a lo largo del contenedor para todas las superficies. La orientación se puede conseguir de la siguiente manera.

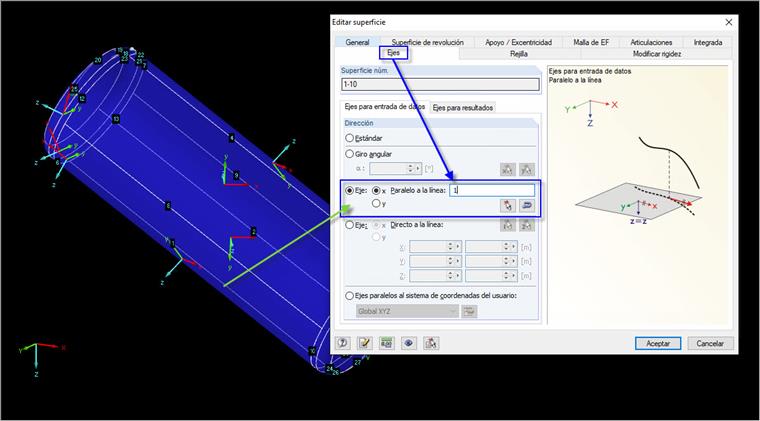

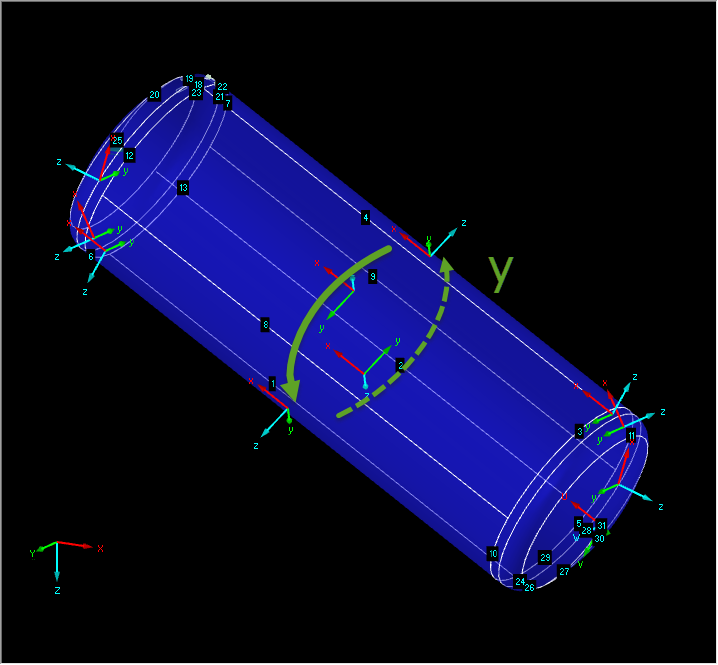

Primero, el eje z de todas las superficies debe apuntar hacia adentro o hacia afuera. En el ejemplo, se ha seleccionado la dirección hacia afuera. Si no es el caso de una superficie, puede hacer clic con el botón derecho del ratón y utilizar la función "Invertir sistema de ejes local" para mover el eje z al lado contrario de la superficie. Después, seleccione todas las superficies y seleccione la pestaña "Ejes" en el cuadro de diálogo de la superficie. La figura 03 muestra el cuadro de diálogo. En este caso, se ha seleccionado una de las líneas de contorno orientada axialmente. La figura 04 muestra los sistemas de ejes locales ahora alineados. Todos los ejes x e y se se encuentran en la dirección circunferencial (aro).

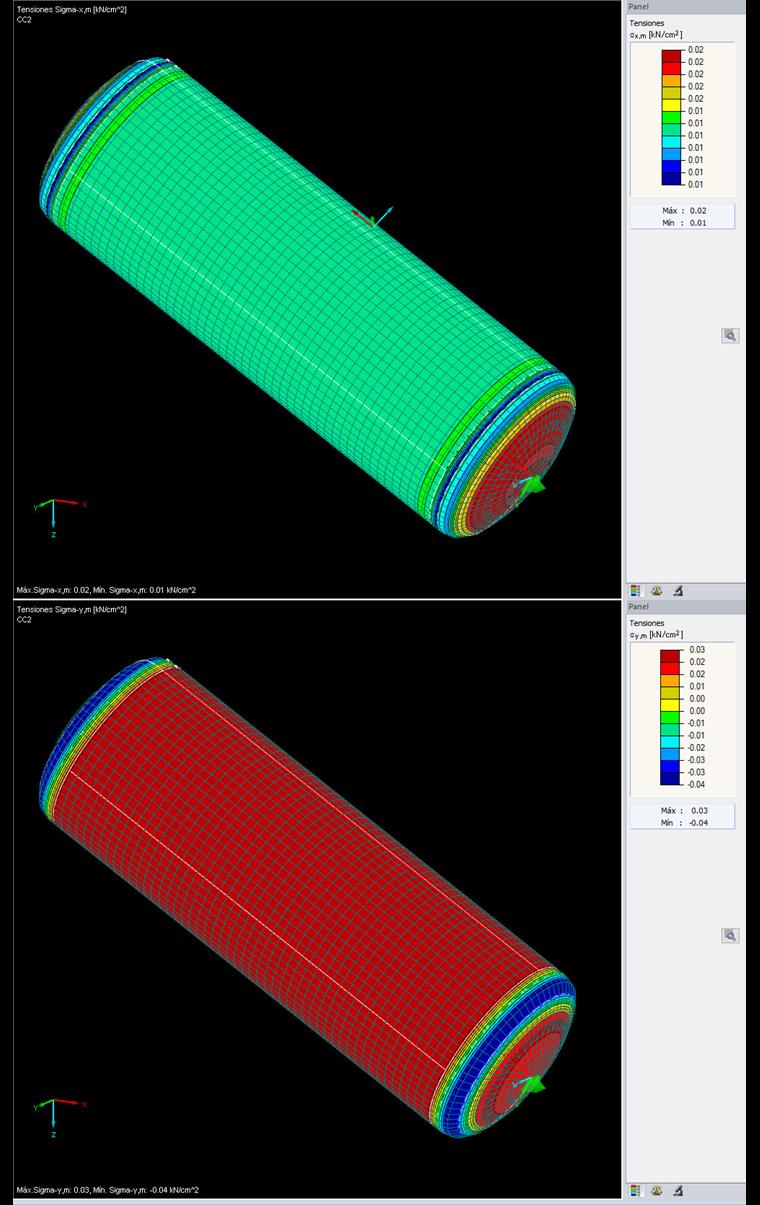

La figura 05 muestra los resultados para las tensiones normales de la membrana (sigma_x,m) y sobre la circunferencia o aro (sigma_y,m).

Palabras clave

Tensión del aro Tensión normal Tensión meridiana Contenedor Silo Sistema de ejes
