Definir o tipo de cálculo para as combinações de cargas de acordo com a análise geométrica linear

Como é que defino as combinações de carga geradas pelo programa rapidamente de modo a serem calculadas, por exemplo, de acordo com a teoria de primeira ordem?


Resposta:

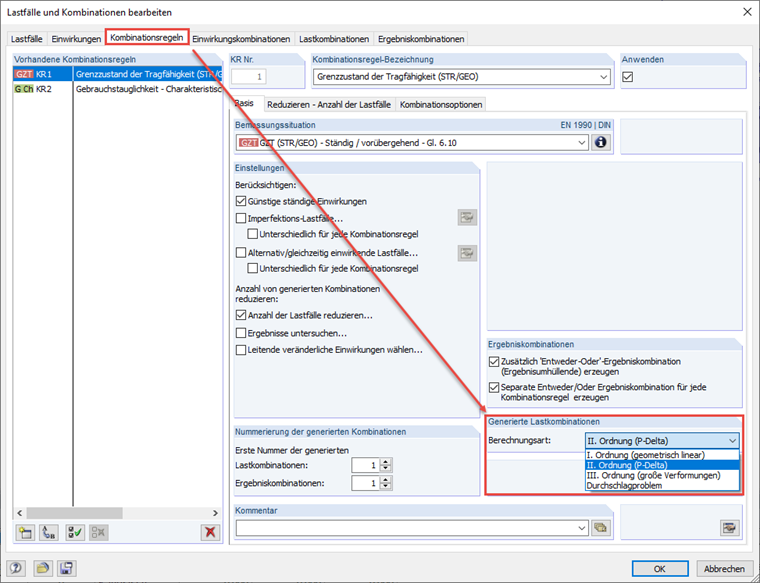

Na janela "Casos e combinações de carga", pode especificar, no canto inferior direito do separador "Regras de combinação", que tipo de cálculo deve ser utilizado como base para as combinações de carga geradas. O cálculo linear de acordo com a teoria de primeira ordem está predefinido para casos de carga e o cálculo não linear de acordo com a teoria de segunda ordem está predefinido para combinações de carga.

Assim, pode ser determinado rapidamente se o caso de carga ou combinação de carga é calculado de acordo com a análise geométrica linear, análise de segunda ordem oder III. Ordnung berechnet wird. Selecione a opção de análise pós-crítica para realizar uma análise de estabilidade de acordo com a teoria de terceira ordem, tendo em consideração a falha pós-crítica de toda a estrutura.

Se o modelo inclui cabos, o cálculo de acordo com a teoria de terceira ordem encontra-se predefinido em todos os casos.


Autor

O Eng. Baumgärtel presta apoio a clientes da Dlubal Software.
