Ustawianie typu obliczeń dla kombinacji obciążeń według liniowej analizy statycznej

Jaki jest najszybszy sposób, aby upewnić się, że kombinacje obciążeń wygenerowane przez program są obliczane na przykład zgodnie z geometrycznie liniową analizą?


Odpowiedź:

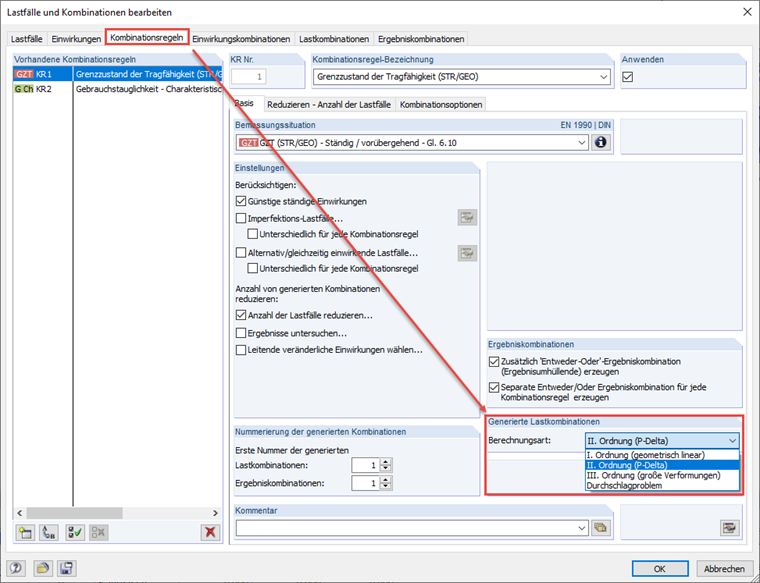

W oknie dialogowym "Edytować przypadki obciążeń i kombinacje" w prawym dolnym rogu zakładki "Kombinacje obciążeń" można określić, która metoda analizy ma zostać użyta jako podstawa do wygenerowanych kombinacji obciążeń. Dla przypadków obciążeń domyślnie ustawione są obliczenia liniowe według liniowej analizy statycznej, a dla kombinacji obciążeń – obliczenia nieliniowe według teorii II rzędu.

Somit kann schnell festgelegt werden, ob der Lastfall bzw. die Lastkombination nach Theorie I., II. lub według analizy dużych odkształceń. W przypadku zaznaczenia opcji Analiza postkrytyczna analiza stateczności zostanie przeprowadzona według analizy dużych deformacji w odniesieniu do uszkodzenia postkrytycznego całej konstrukcji.

Jeżeli model zwiera pręty kablowe, we wszystkich przypadkach domyślnie ustawione są obliczenia według analizy dużych deformacji.
