Impostazione del tipo di calcolo per le combinazioni di carico secondo l'analisi statica lineare

Come posso impostare il più rapidamente possibile che le combinazioni di carico generate dal programma saranno calcolate, ad esempio, secondo l'analisi geometricamente lineare?


Risposta:

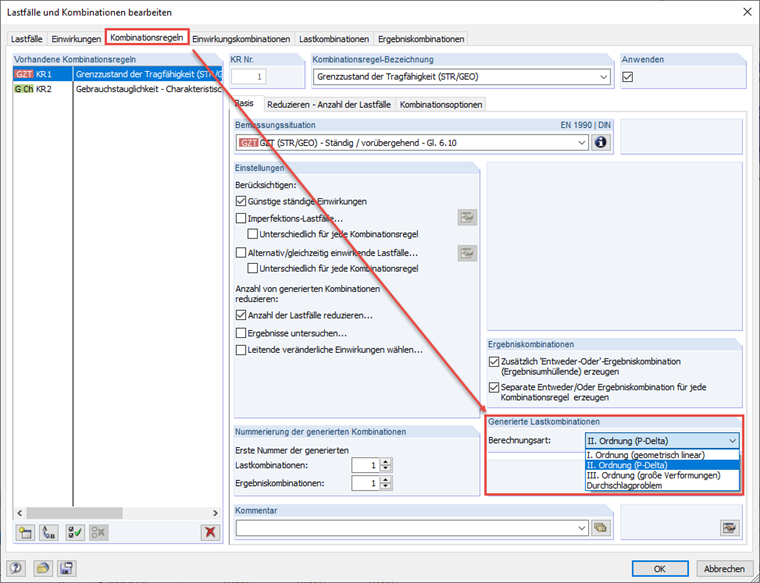

Nella finestra di dialogo "Modifica casi e combinazioni di carico", è possibile specificare in basso a destra della scheda "Espressioni combinate" quale metodo di analisi dovrebbe essere utilizzato come base per le combinazioni di carico generate. Per impostazione predefinita, il calcolo lineare secondo l'analisi geometricamente lineare è preimpostato per i casi di carico e il calcolo non lineare secondo l'analisi del secondo ordine per le combinazioni di carico.

Pertanto, è possibile determinare rapidamente se il caso di carico o la combinazione di carico è calcolato secondo il secondo ordine geometricamente lineare, oder III. Ordnung berechnet wird. L'opzione di analisi post-critica consente di eseguire l'analisi di stabilità secondo l'analisi a grandi spostamenti per quanto riguarda la rottura post-critica di tutta la struttura.

Nel caso in cui il modello includa aste di tipo fune, il calcolo secondo l'analisi a grandi spostamenti è preimpostata in tutti i casi.


Autore

Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.
