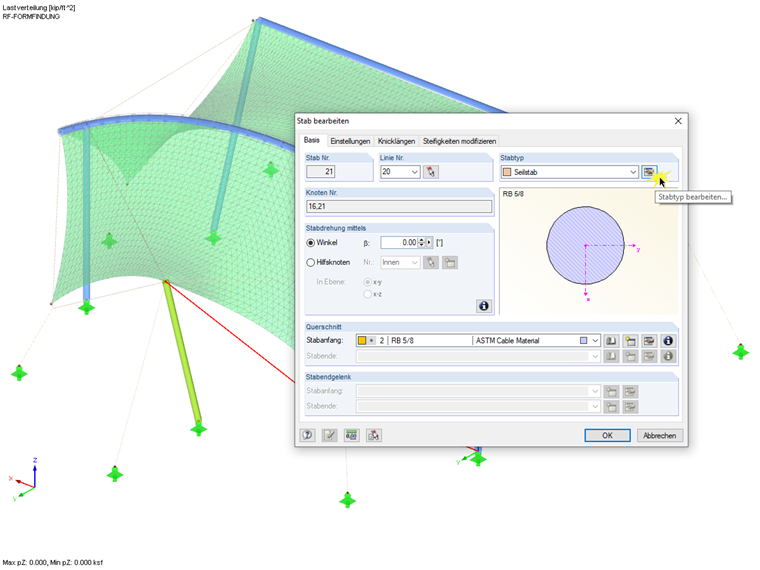

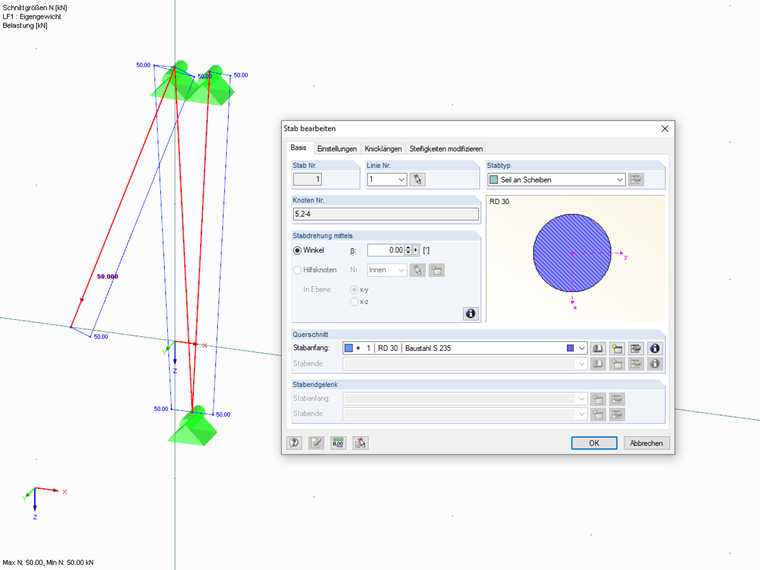

O tipo de barra "Cabo em roldanas" descreve apenas as forças N e os deslocamentos u ‑ x na direção do cabo. Portanto, não pode ser combinado no que diz respeito à determinação da forma, por exemplo, na borda de superfícies de membrana.
Para tal, consulte também o capítulo 4.17 do manual online do RFEM 5.
O Eng. Kieloch dá apoio técnico a clientes e é responsável pelo desenvolvimento na área das estruturas de betão armado.
