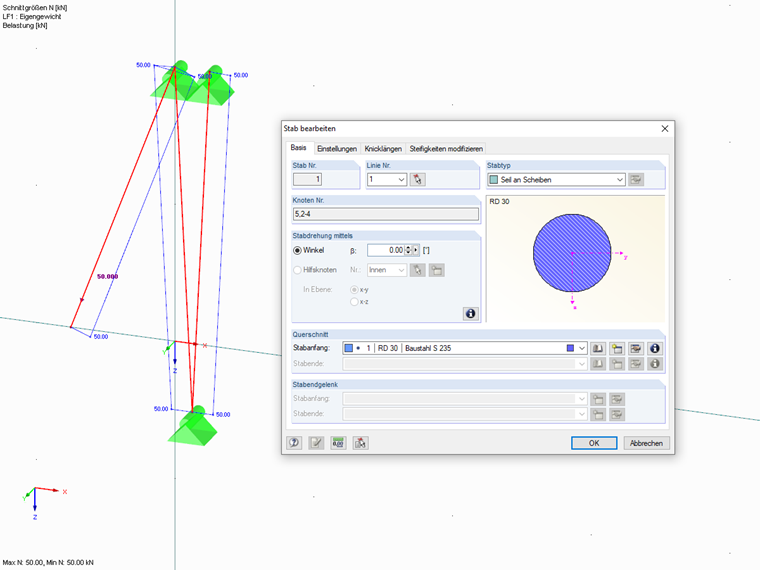

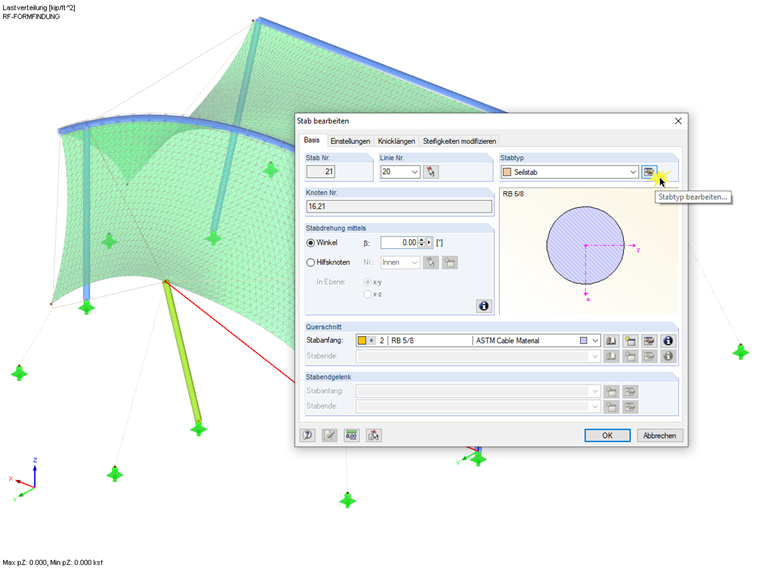

Il tipo di asta "Fune su pulegge" può descrivere solo le forze N e gli spostamenti u-x nella direzione della fune. Pertanto, non può essere combinato per quanto riguarda il form-finding, ad esempio, sul bordo delle superfici della membrana.
Per questo, vedere anche il capitolo 4.17 del manuale online di RFEM 5.
