Pergunta

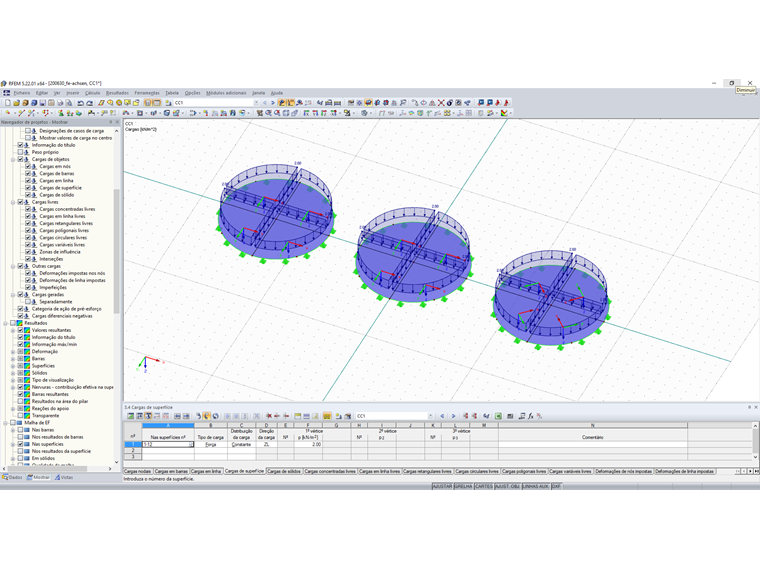

Tenho uma superfície circular com carga simétrica. No entanto, os resultados são assimétricos. Qual é a razão para isso?
Resposta:
Provavelmente, a direção dos eixos das superfícies do seu modelo não está ajustada. Para uma superfície circular, é recomendado especificar a direção dos eixos das superfícies ou os eixos dos resultados das superfícies.

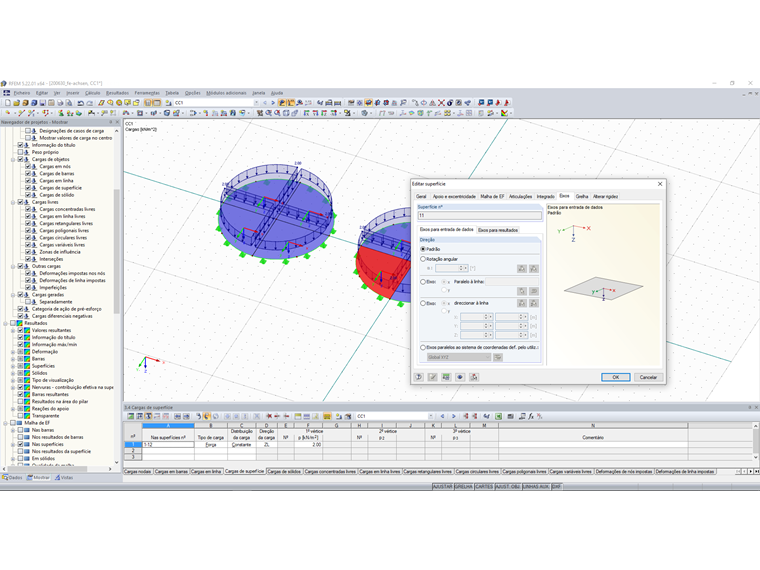

Pode ajustar os eixos para cada superfície. No separador "Eixos", pode encontrar os subseparadores "Eixos para entrada de dados" e "Eixos para resultados".

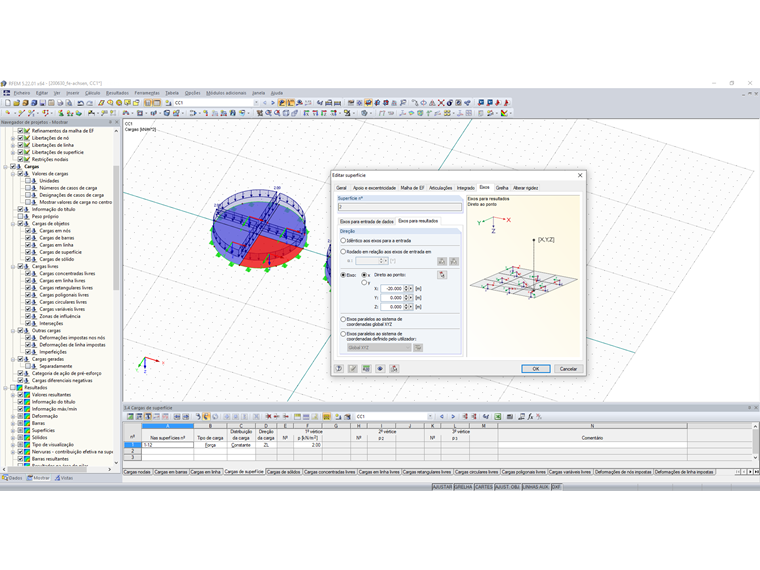

O separador "Eixos para resultados" ajusta os eixos da superfície aos resultados. Aqui pode especificar a direção dos eixos através de um ponto, por exemplo. A grande vantagem deste método é a de os resultados não serem eliminados ao ajustar os eixos.

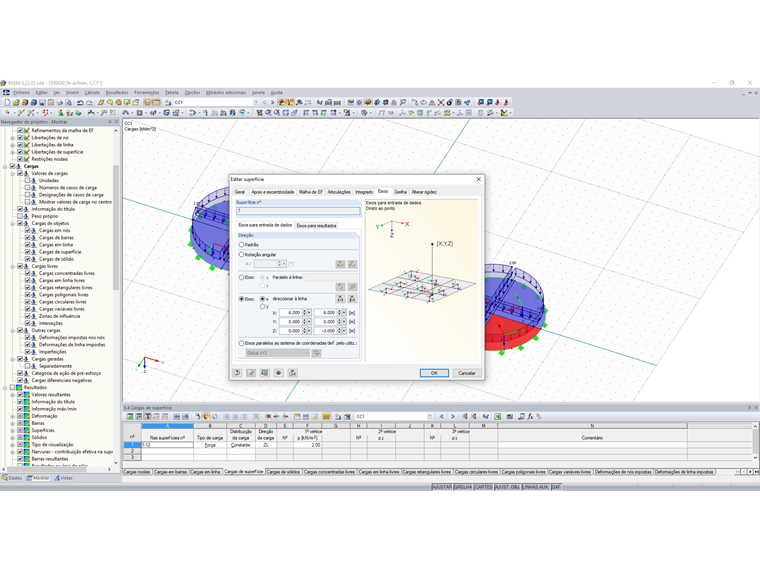

O separador "Eixos para entrada de resultados" ajusta os eixos da superfície à direção e aos resultados. Aqui pode especificar a direção dos eixos numa linha, por exemplo.

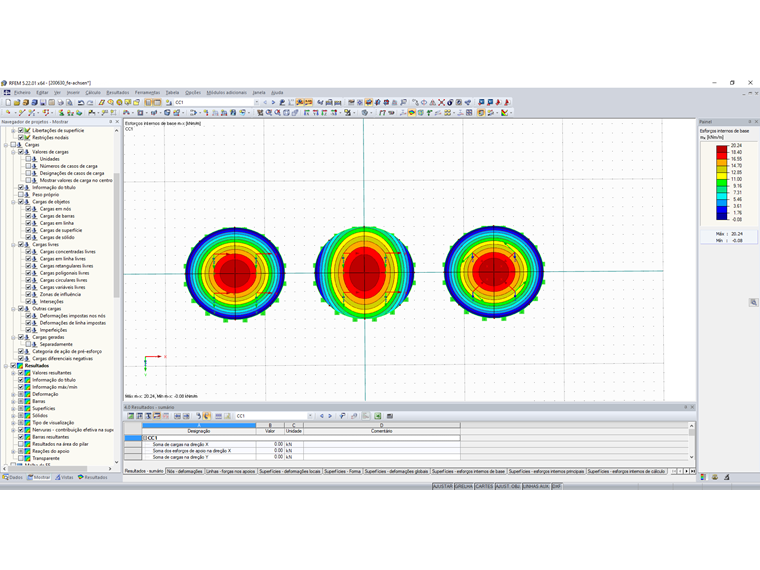

Os resultados de ambos os ajustes de eixo são os mesmos. Para uma carga simétrica, são apresentados os resultados simétricos esperados.
