Dotaz

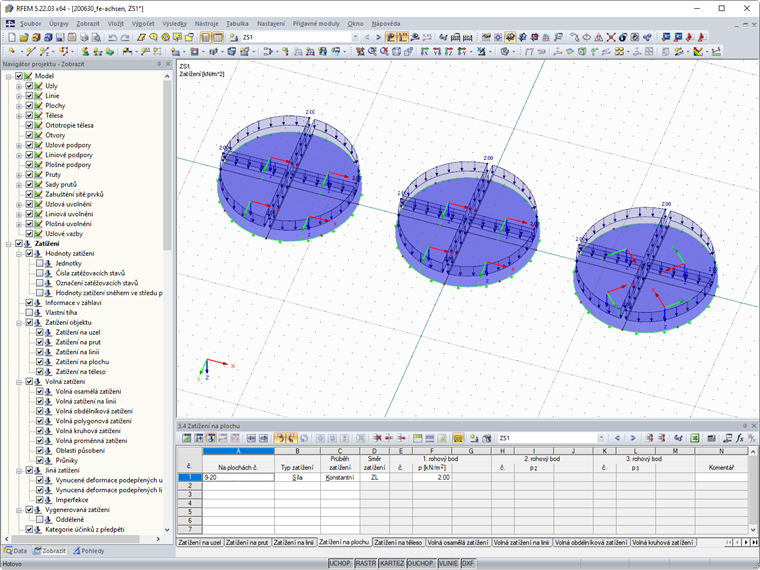

Mám kruhovou plochu se symetrickým zatížením. Výsledky jsou ovšem nesymetrické. Čím to může být?
Odpověď:
Ve Vašem modelu pravděpodobně není upravena orientace os ploch. U kruhové plochy se doporučuje vyrovnat osy ploch, nebo osy výsledků ploch.
Osy můžete upravit pro každou plochu. V záložce "Osy" jsou k dispozici podzáložky "Osy pro zadání" a "Osy pro výsledky".

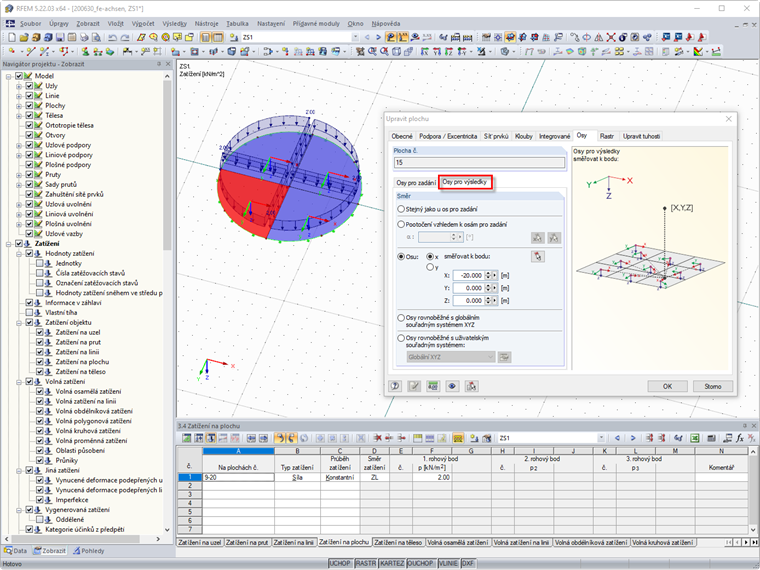

V záložce "Osy pro výsledky" je možné upravit osy plochy pro výsledky. Zde je možné například nastavit osy pomocí bodu. Velkou výhodou této metody je, že při úpravě os nebudou smazány výsledky.

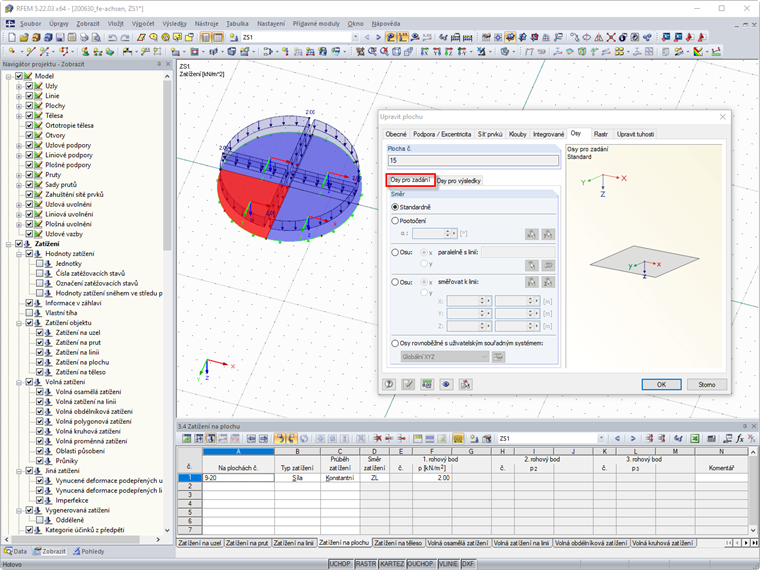

V záložce "Osy pro zadání" je možné upravit osy plochy pro vyrovnání a výsledky. Zde je možné například vyrovnat osy na linii.

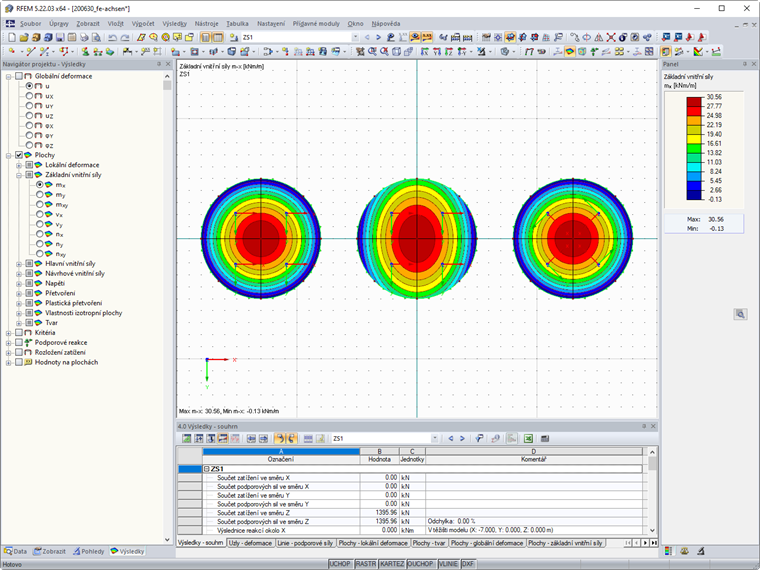

Výsledky obou úprav os jsou stejné. Pro symetrické zatížení poskytují očekávané symetrické výsledky.
