Resposta:
As tensões de uma superfície podem ser apresentadas através da interface COM. Primeiro, necessita da interface para o modelo (IModel) e depois da interface para o cálculo (ICalculation2). Utilizando esta interface, pode obter a interface para os resultados (IResults2):
- código.vb#
Sub stresses_surfaces_example()
Dim iApp As RFEM5.Application
Dim iModel As RFEM5.model
Set iModel = GetObject(, "RFEM5.Model")
On Error GoTo E
If Not iModel Is Nothing Then
- ' get interface from model
- Set iApp = iModel.GetApplication
- iApp.LockLicense
- ' get interface from calculation
- Dim iCalc As RFEM5.ICalculation2
- Set iCalc = iModel.GetCalculation
- ' get interface from results from loadcase 1
- Dim iRes As RFEM5.IResults2
- Set iRes = iCalc.GetResultsInFeNodes(LoadCaseType, 1)
- ' get equivalent stresses
- Dim str_equ() As RFEM5.SurfaceEquivalentStresses
- str_equ = iRes.GetSurfaceEquivalentStresses(1, AtNo, VonMisesHypothesis)
End If
E:
If Err.Number <> 0 Then
- MsgBox Err.Number & " " & Err.description
End If
If Not iApp Is Nothing Then
- iApp.UnlockLicense
End If
#/code#

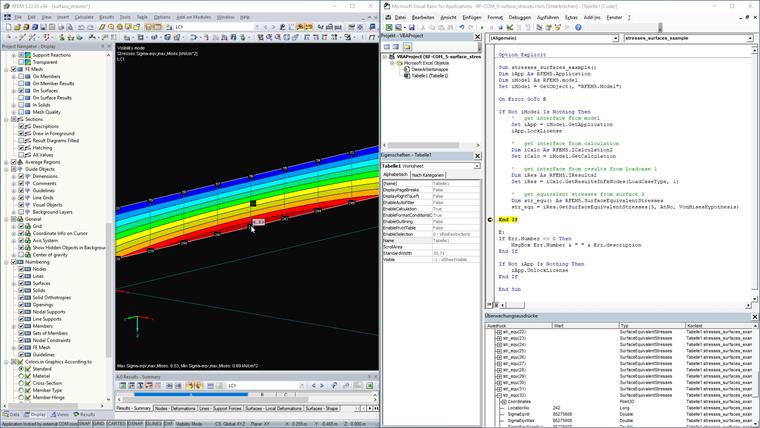

A função GetSurfaceEquivalentStresses requer a especificação da hipótese de cálculo. Neste caso, são apresentados os resultados da tensão de von Mises. Tenha em atenção que a interface COM utiliza unidades SI, de modo que a tensão é transferida em N/m².
