Réponse:

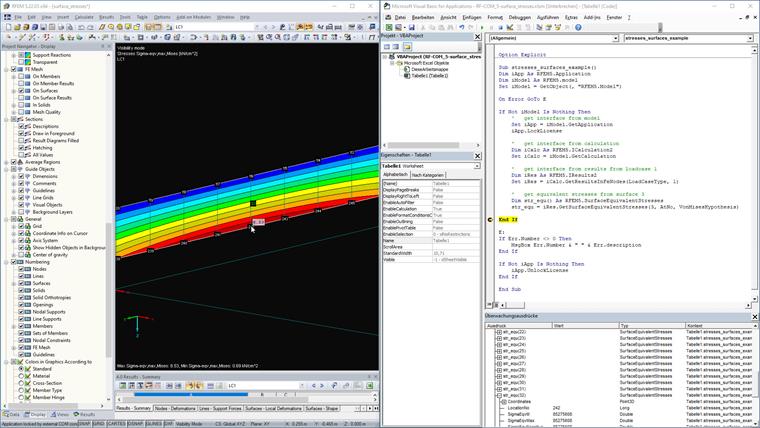

Les contraintes d'une surface peuvent être affichées via l'interface COM. Vous avez d'abord besoin de l'interface pour le modèle (IModel), puis de l'interface pour le calcul (ICalculation2). À l'aide de cette interface, vous pouvez obtenir l'interface pour les résultats (IResults2) :
Sub stresses_surfaces_example()Dim iApp As RFEM5.ApplicationDim iModel As RFEM5.modelSet iModel = GetObject(, "RFEM5.Model")
On Error GoTo E
If Not iModel Is Nothing Then ' get interface from model Set iApp = iModel.GetApplication iApp.LockLicense ' get interface from calculation Dim iCalc As RFEM5.ICalculation2 Set iCalc = iModel.GetCalculation ' get interface from results from loadcase 1 Dim iRes As RFEM5.IResults2 Set iRes = iCalc.GetResultsInFeNodes(LoadCaseType, 1) ' get equivalent stresses Dim str_equ() As RFEM5.SurfaceEquivalentStresses str_equ = iRes.GetSurfaceEquivalentStresses(1, AtNo, VonMisesHypothesis) End If
E:If Err.Number <> 0 Then MsgBox Err.Number & " " & Err.descriptionEnd If
If Not iApp Is Nothing Then iApp.UnlockLicenseEnd IfLa fonction GetSurfaceEquivalentStresses requiert la spécification de l'hypothèse de calcul. Dans ce cas, les résultats de la contrainte de von Mises sont affichés. Veuillez noter que l'interface COM utilise des unités SI, la contrainte est donc transférée en N/m².
