[EN] FAQ 004484 | ¿Cómo puedo visualizar las tensiones de una superficie mediante RF-COM?

FAQ Vídeo explicativo

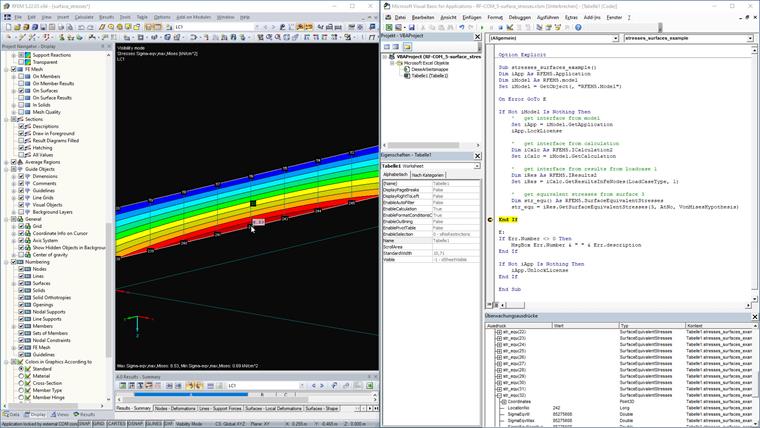

Visualización de la tensión de von Mises desde FE Mesh Point 242

Volver a preguntas más frecuentes (FAQ)

Este artículo fue traducido por el Traductor de Google

Ver texto original

7. julio 2020

004484

Thomas Günthel

Importación, exportación y BIM

RFEM

RF-COM

¿Cómo puedo visualizar las tensiones de una superficie mediante RF-COM?

Respuesta

Las tensiones de una superficie se pueden mostrar a través de la interfaz COM. Primero, necesita la interfaz para el modelo (IModel) y luego la interfaz para el cálculo (ICalculation2). Con esta interfaz, puede obtener la interfaz para los resultados (IResults2):

Sub stresses_surfaces_example ()
    Dim iApp As RFEM5.Application
    Dim iModel As RFEM5.model
Establecer iModel = GetObject (, "RFEM5.Model")

En caso de error, vaya a E

Si no, iModel no es nada, entonces
'obtener interfaz del modelo
Establecer iApp = iModel.GetApplication
    iApp.LockLicense

'obtener interfaz del cálculo
    Dim iCalc As RFEM5.ICalculation2
    Set iCalc = iModel.GetCalculation

'obtener la interfaz de los resultados del caso de carga 1
Dim iRes As RFEM5.IResults2
Establecer iRes = iCalc.GetResultsInFeNodes (LoadCaseType, 1)

'obtener tensiones equivalentes
Dim str_equ () Como RFEM5.SurfaceEquivalentStresses
str_equ = iRes.GetSurfaceEquivalentStresses (1, AtNo, VonMisesHypothesis)

End If

E:
If Err.Number <> 0 Then
MsgBox Err.Number & "" & Err.description
End If

Si no, iApp no es nada, entonces
iApp.UnlockLicense
End If

La función GetSurfaceEquivalentStresses requiere la especificación de la hipótesis de cálculo. En este caso, se muestran los resultados de la tensión de von Mises. Tenga en cuenta que la interfaz COM utiliza unidades SI, por lo que la tensión se transfiere en N/m².

Palabras clave

COM Mises Tensiones IResultados Cálculo

Descargas

Enlaces

Más ejemplos e información de ayuda para la interfaz COM
