Distribuição em falta na representação de resultados de barras

No Navegador de projeto – Mostrar, defini a opção "Com diagrama" para apresentar os resultados das barras. No entanto, os resultados são apresentados sem o diagrama. Qual é a razão para isso?

Resposta:

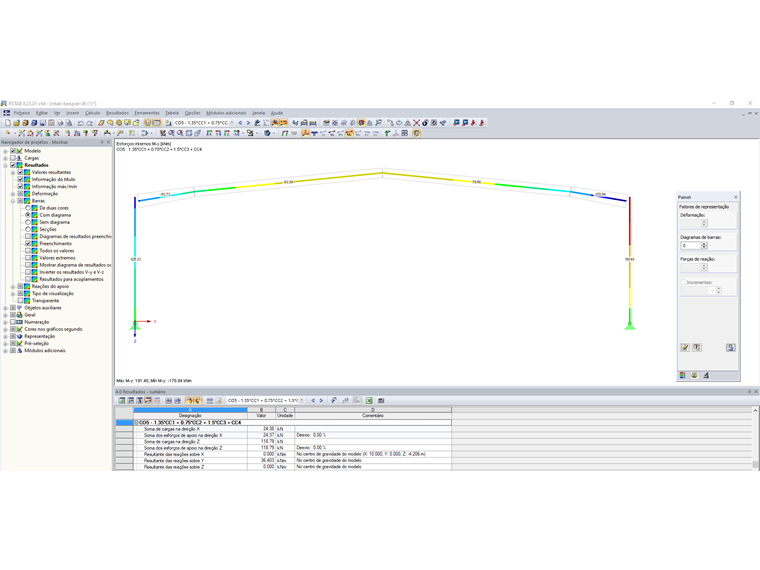

Os resultados são apresentados sem diagrama se no painel for definido um fator de representação para diagramas de barras igual a zero (Figura 01).

Apresentação de resultados de fator de representação para diagramas de barras igual a zero
1 Apresentação de resultados de fator de representação para diagramas de barras igual a zero

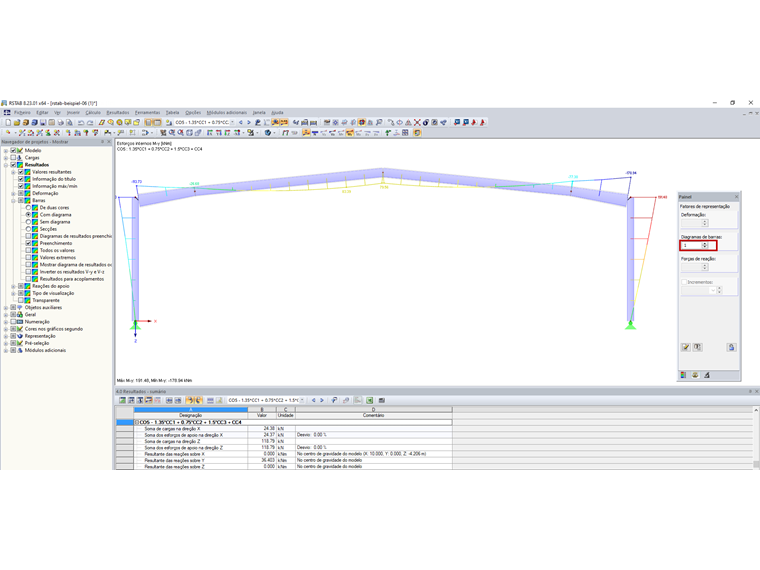

Se for definido um fator de representação para diagramas de barras superior a zero no painel, os diagramas de barras também serão apresentados (Figura 02).

Apresentação de resultados de fator de representação para diagramas de barras superior a zero
2 Apresentação de resultados de fator de representação para diagramas de barras superior a zero
