Fehlender Verlauf bei der Ergebnisdarstellung von Stäben

Im Projekt-Navigator - Zeigen habe ich für die Ergebnisdarstellung von Stäben die Option "Farbig mit Verlauf" eingestellt. Die Ergebnisse werden jedoch ohne Verlauf dargestellt. Was ist die Ursache?

Antwort:

Die Ergebnisse werden ohne Verlauf dargestellt, wenn im Panel ein Anzeigefaktor für die Stabverläufe von null definiert ist (Bild 01).

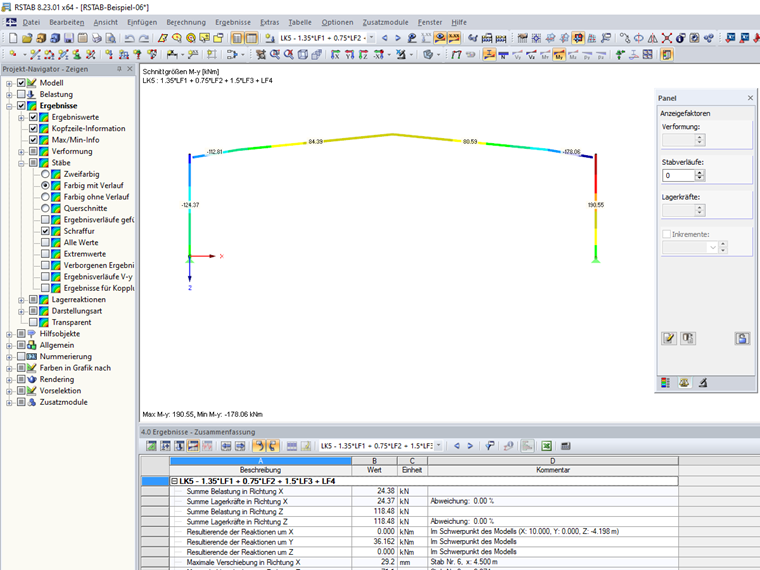

Ergebnisdarstellung bei Anzeigefaktor für Stabverläufe gleich null
1 Ergebnisdarstellung bei Anzeigefaktor für Stabverläufe gleich null

Wird im Panel ein Anzeigefaktor für die Stabverläufe größer null definiert, so werden auch die Stabverläufe ausgegeben (Bild 02).

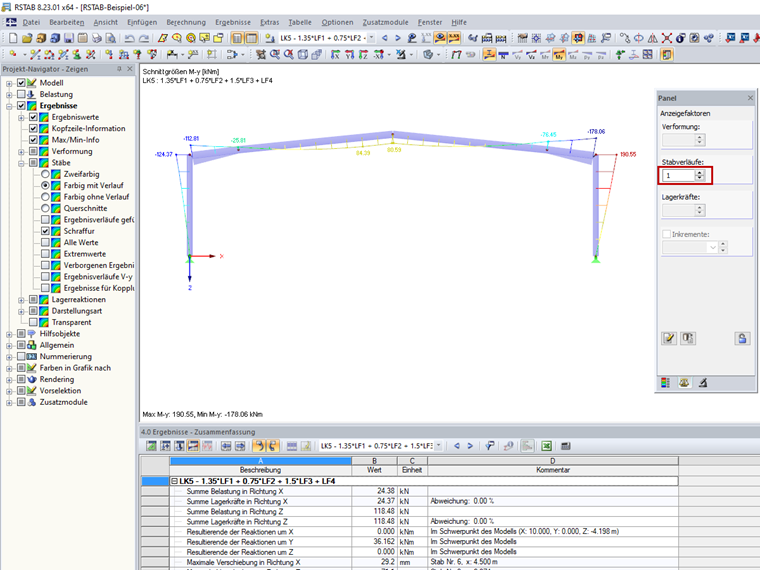

Ergebnisdarstellung bei Anzeigefaktor für Stabverläufe größer null
2 Ergebnisdarstellung bei Anzeigefaktor für Stabverläufe größer null
