V navigátoru projektu Zobrazit jsem pro zobrazení výsledků na prutech nastavil možnost "S diagramem". Výsledky se ovšem zobrazí bez průběhu. Jaká je příčina?

Odpověď

Výsledky se zobrazí bez průběhu tehdy, pokud je v panelu faktor zobrazení pro průběhy na prutech nastavený na nulu (Obrázek 01).

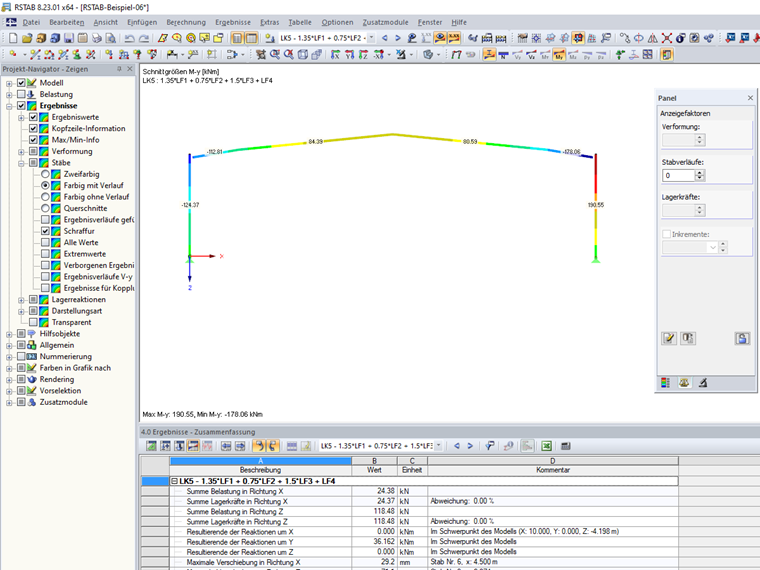

Obr. 01 - Zobrazení výsledků s faktorem zobrazení nula pro průběhy na prutech

Pokud je v panelu definován faktor zobrazení větší než nula, zobrazí se také průbhy na prutech (Obrázek 02).

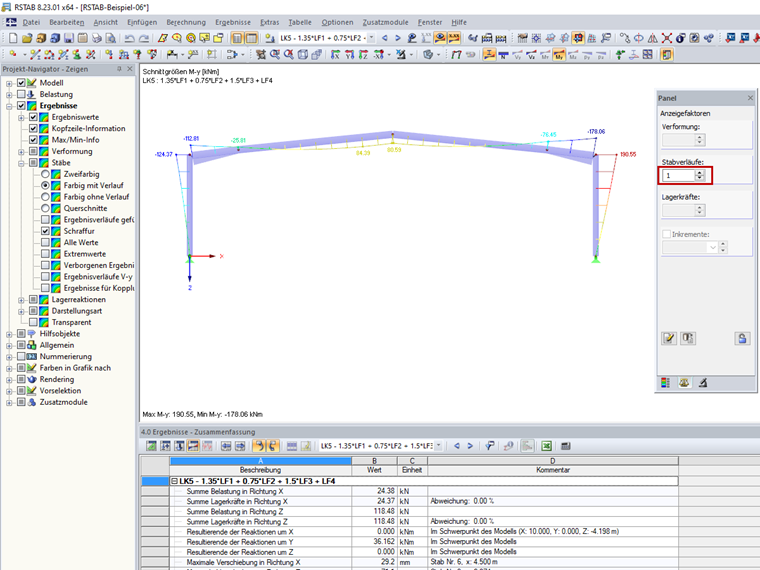

Obr. 02 - Zobrazení výsledků s faktorem zobrazení větším než nula pro průběhy na prutech

Klíčová slova

Barevný Průběh Panel Faktor zobrazení Průběh na prutu
