Brak rozkładu w wyświetlaniu wyników dla prętów

W Nawigatorze projektu - Wyświetlanie ustawiłem opcję "Z wykresem" do wyświetlania wyników prętów. Die Ergebnisse werden jedoch ohne Verlauf dargestellt. Was ist die Ursache?

Odpowiedź:

Wyniki wyświetlane są bez wykresu, jeżeli w panelu zdefiniowany jest współczynnik wyświetlania dla rozkładów prętów równy zero (rysunek 01).

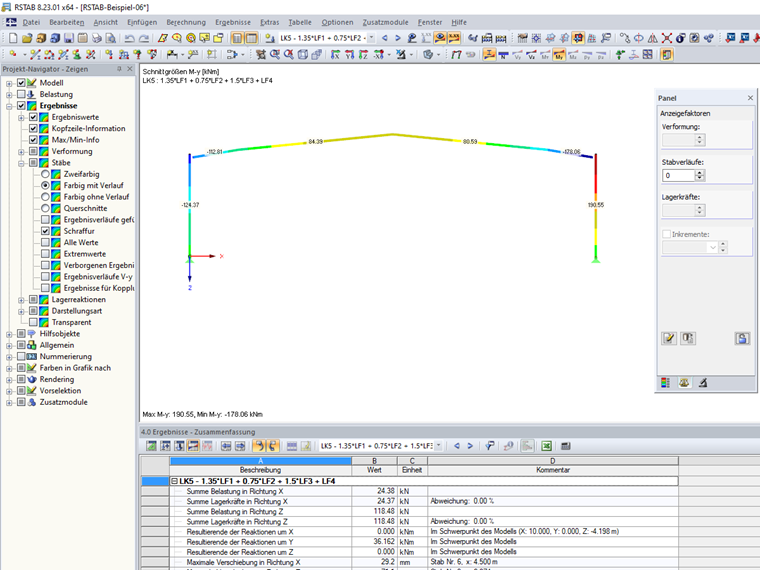

Wyświetlanie wyników ze współczynnikiem wyświetlania dla wykresu pręta równego zero
1 Wyświetlanie wyników ze współczynnikiem wyświetlania dla wykresu pręta równego zero

Wird im Panel ein Anzeigefaktor für die Stabverläufe größer null definiert, so werden auch die Stabverläufe ausgegeben (Bild 02).

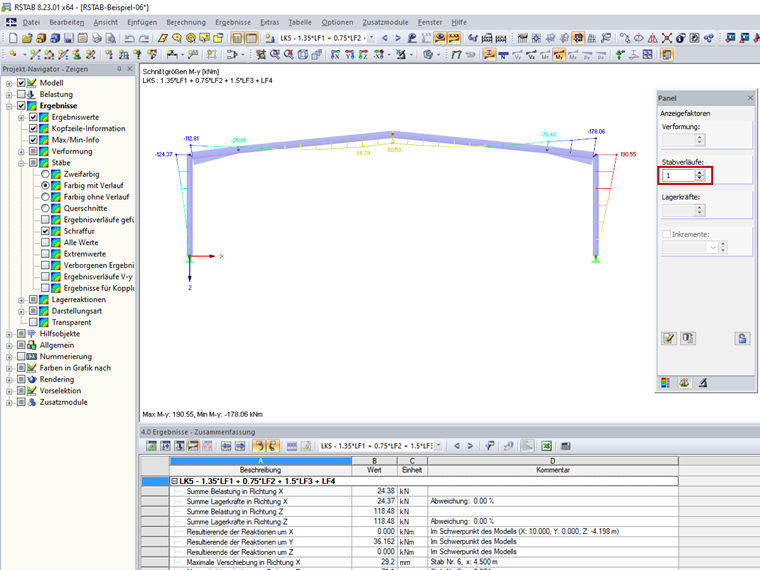

Wyświetlanie wyników ze współczynnikiem wyświetlania dla wykresu prętów większym niż zero
2 Wyświetlanie wyników ze współczynnikiem wyświetlania dla wykresu pręta większego niż zero
