Pergunta

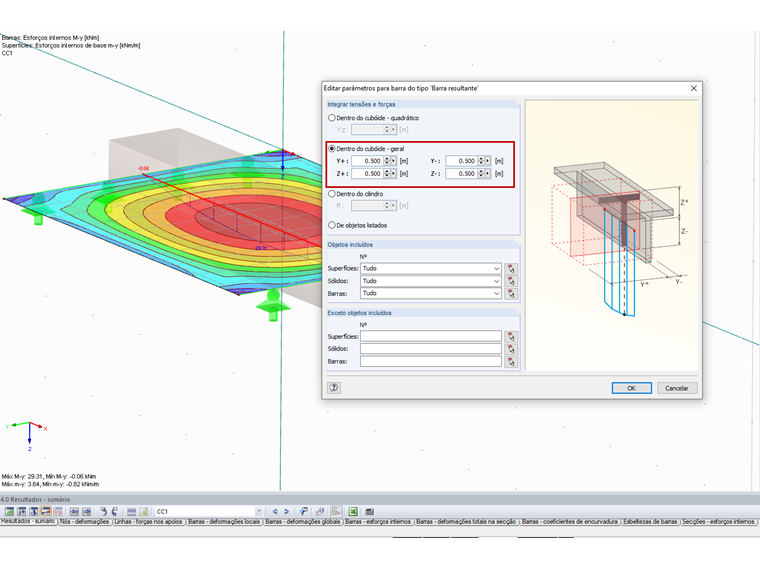

A definição da barra resultante não parece estar correta. Não existe uma área de integração nem é apresentado qualquer resultado. Qual é a razão para isso?
