La definición de una viga de resultados no parece ser correcta. No hay área de integración y no se muestran resultados. ¿Por qué?

Respuesta

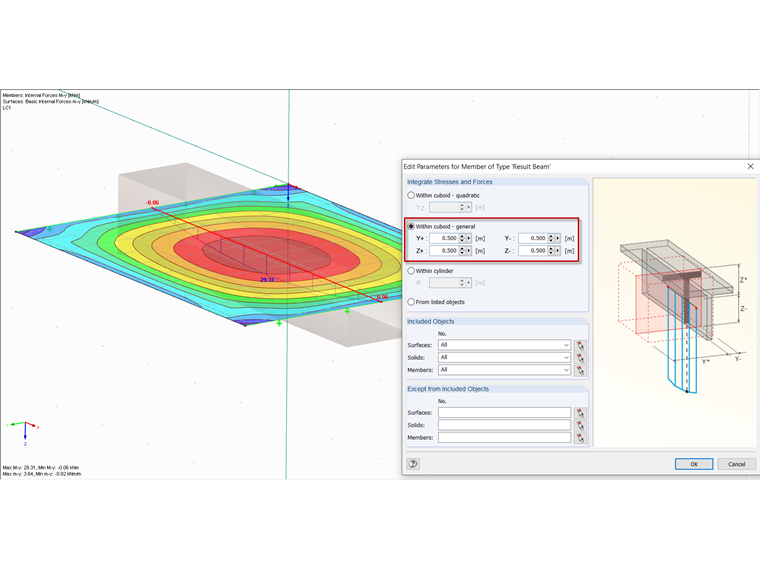

Si utiliza la opción de integración "Dentro de cuboide - general", el motivo puede ser parámetros incorrectamente definidos para el área de entrada. Las longitudes de las solicitudes se deben introducir como un importe. Esto es especialmente importante en la dirección negativa: Si introduce la longitud de la aplicación como un valor negativo, este valor se resta de la dirección positiva.

Ejemplo Desea definir un área de integración de 1 m para la viga de resultados. Para la opción "Dentro de cubo - cuadrática", simplemente introduzca una longitud de aplicación de 1 m. En el caso de la opción "Dentro de cuboide - general", debe introducir una longitud de 0,5 m como la cantidad tanto en la dirección positiva como en la negativa. Estas longitudes se suman y se obtiene un área de aplicación total de 1 m.

Palabras clave

Viga de resultados zona de integración Esfuerzos internos
