Pytanie

Definicja belki wynikowej nie wydaje się być właściwa. Nie ma obszaru integracji, a wyniki nie są wyświetlane. Jaka może być przyczyna?


Odpowiedź:

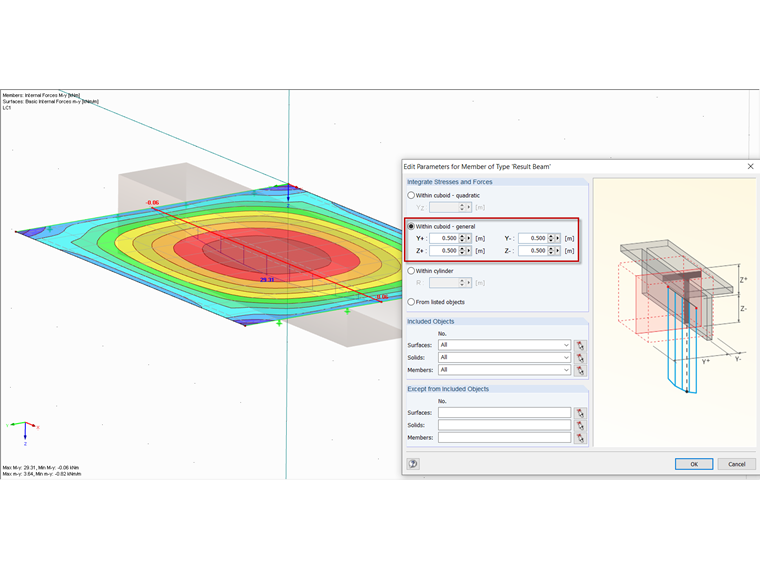

W przypadku skorzystania z opcji całkowania "W prostopadłościanie - ogólnie" przyczyną może być błędnie zdefiniowane parametry dla obszaru zastosowania. Długości aplikacji należy wprowadzać ilościowo. Jest to szczególnie ważne w kierunku negatywnym: Jeżeli długość aplikacji jest ujemna, wartość ta zostanie odjęta od kierunku dodatniego.

Przykład: Dla belki wynikowej należy zdefiniować obszar całkowania wynoszący 1 m. W przypadku opcji "W prostopadłościanie - w kwadracie" wystarczy wprowadzić długość zastosowania równą 1 m. W przypadku opcji "W prostopadłościanie - ogólnie" należy wprowadzić długość 0,5 m jako długość zarówno w kierunku dodatnim, jak i ujemnym. Długości te są sumowane i otrzymujemy łączny obszar zastosowania 1 m.
