Um apoio nodal tem as propriedades "ReferenceSystem" e "UserDefinedReferenceSystem" ao programar com a interface COM. A propriedade "ReferenceSystem" permite definir o tipo de sistema de coordenadas definido pelo utilizador (por exemplo, "Rodado" ou "Sistema de coordenadas"). Dependendo do que foi selecionado, o tipo é então definido através de "UserDefinedReferenceSystem".

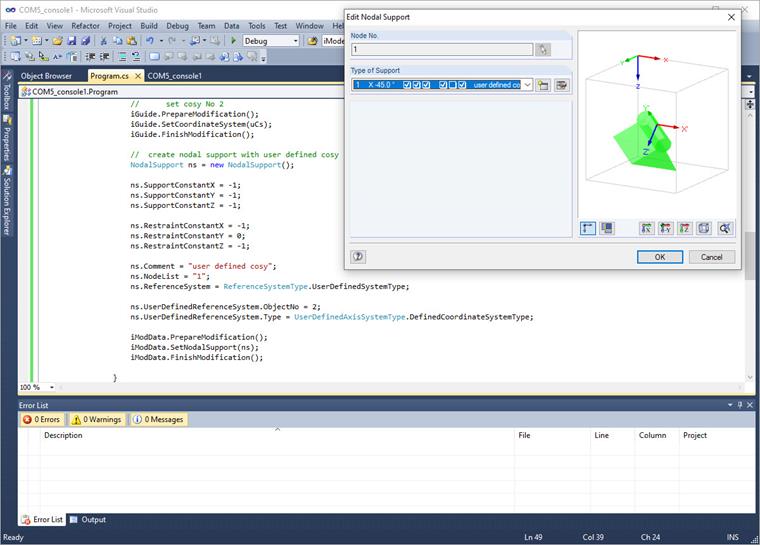

No exemplo a seguir, foi selecionado o tipo "Sistema de coordenadas" e também criado um sistema de coordenadas definido pelo utilizador:
// create user defined coordinate systemIGuideObjects iGuide = iModel.GetGuideObjects();
// delete cosy No 2UserCoordinateSystem[] csList = iGuide.GetCoordinateSystems();if (csList.Length > 1){for (int i = 0; i < csList.Length; ++i){if (csList[i].No == 2){iGuide.PrepareModification();iGuide.DeleteObjects(GuideObjectType.CoordinateSystemObject, "2");iGuide.FinishModification();}}}
// define new cosy No 2UserCoordinateSystem uCs = new UserCoordinateSystem();uCs.Name = "test";uCs.Comment = "test";uCs.No = 2;uCs.IsValid = true;
uCs.Origin.X = 1;uCs.Origin.Y = 0;uCs.Origin.Z = 1;
uCs.Point1.X = 2;uCs.Point1.Y = 0;uCs.Point1.Z = 1;
uCs.Point2.X = 1;uCs.Point2.Y = 1;uCs.Point2.Z = 2;
// set cosy No 2iGuide.PrepareModification();iGuide.SetCoordinateSystem(uCs);iGuide.FinishModification();
// create nodal support with user defined cosyNodalSupport ns = new NodalSupport();
ns.SupportConstantX = -1;ns.SupportConstantY = -1;ns.SupportConstantZ = -1;
ns.RestraintConstantX = -1;ns.RestraintConstantY = 0;ns.RestraintConstantZ = -1;
ns.Comment = "user defined cosy";ns.NodeList = "1";ns.ReferenceSystem = ReferenceSystemType.UserDefinedSystemType;
ns.UserDefinedReferenceSystem.ObjectNo = 2;ns.UserDefinedReferenceSystem.Type = UserDefinedAxisSystemType.DefinedCoordinateSystemType;
iModData.PrepareModification();iModData.SetNodalSupport(ns);iModData.FinishModification();
Para poder criar o sistema de coordenadas, é necessária a interface para os objetos auxiliares: 'IGuideObjects'. Com a função "DeleteObjects ()", é eliminado um sistema de coordenadas existente com o número 2 e é criado um novo com "SetCoordinateSystem ()". Tenha em atenção o bloco "Prepare/Finish-Modification" para poder transferir o novo elemento.
O apoio nodal é transferido através da interface "IModelData". O bloco "Prepare/Finish-Modification" também será necessário aqui.
