回复:
对于使用 COM 接口的编程,节点支座具有“参考系统”和“用户定义的参考系统”属性。 “参照系”可以定义用户自定义坐标系的类型(例如“旋转”或“坐标系”),根据所选的类型,通过“用户自定义参照系”进行定义。

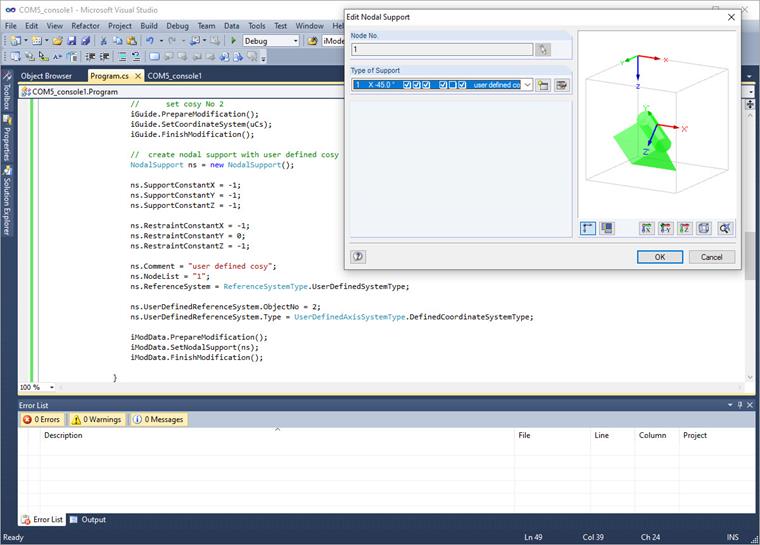

在下面的示例中,类型为“坐标系”,并为其创建用户自定义坐标系:
//创建用户自定义坐标系IGuideObjects iGuide = iModel.GetGuideObjects();
//删除舒适的 2UserCoordinateSystem[] csList = iGuide.GetCoordinateSystems();如果(csList.Length > 1){for (int i = 0; i < csList.Length; ++i){如果(csList[i].No == 2){iGuide.PrepareModification();iGuide.DeleteObjects(GuideObjectType.CoordinateSystemObject, "2");iGuide.FinishModification();}}}
//定义新的舒适区 2UserCoordinateSystem uCs = new UserCoordinateSystem();uCs.Name = "测试";uCs.Comment = "测试";uCs.No = 2;uCs.IsValid = true;
uCs.Origin.X = 1;uCs.Origin.Y = 0;uCs.Origin.Z = 1;
uCs.Point1.X = 2;uCs.Point1.Y = 0;uCs.Point1.Z = 1;
uCs.Point2.X = 1;uCs.Point2.Y = 1;uCs.Point2.Z = 2;
//设置舒适编号 2iGuide.PrepareModification();iGuide.SetCoordinateSystem(uCs);iGuide.FinishModification();
//创建用户定义的舒适节点支座节点支座 ns = 新建节点支座();
ns.SupportConstantX = -1;ns.SupportConstantY = -1;ns.SupportConstantZ = -1;
ns.RestraintConstantX = -1;ns.RestraintConstantY = 0;ns.RestraintConstantZ = -1;
ns.Comment = "用户自定义舒适";ns.NodeList = "1";ns.ReferenceSystem = ReferenceSystemType.UserDefinedSystemType;
ns.UserDefinedReferenceSystem.ObjectNo = 2;ns.UserDefinedReferenceSystem.Type = UserDefinedAxisSystemType.DefinedCoordinateSystemType;
iModData.PrepareModification();iModData.SetNodalSupport(ns);iModData.FinishModification();
为了能够创建坐标系,需要导向对象的接口: 'IGuideObjects'. 使用函数“DeleteObjects()”首先删除编号 2 的现有坐标系,然后使用“SetCoordinateSystem()”创建一个新的坐标系。 请注意“准备/完成-修改”块,以便能够传输新单元。
节点支座通过接口“IModelData”进行传递。 同样,“准备/完成-修改”块是需要的。
