Pergunta

Não consigo importar corretamente a secção de um ficheiro dxf para o programa SHAPE ‑ THIN, a secção importada está num plano errado. O que devo fazer?

Resposta:

Se a secção se encontra num plano horizontal, tente alterar as configurações de importação DXF no RFEM. No menu Ficheiro, selecione:

A importar... → Formato → Formato DXF - Modelo → Configurações de detalhes → Eixo Z: Para baixo.

Ao realizar a importação novamente, a seção deve ser importada no plano correto.

Perguntas mais frequentes (FAQ) | Perguntas mais frequentes (FAQ) | 004916

FAQ

[EN] FAQ 004916 | Não consigo importar corretamente a secção de um ficheiro dxf para o SHAPE ‑ THIN ...

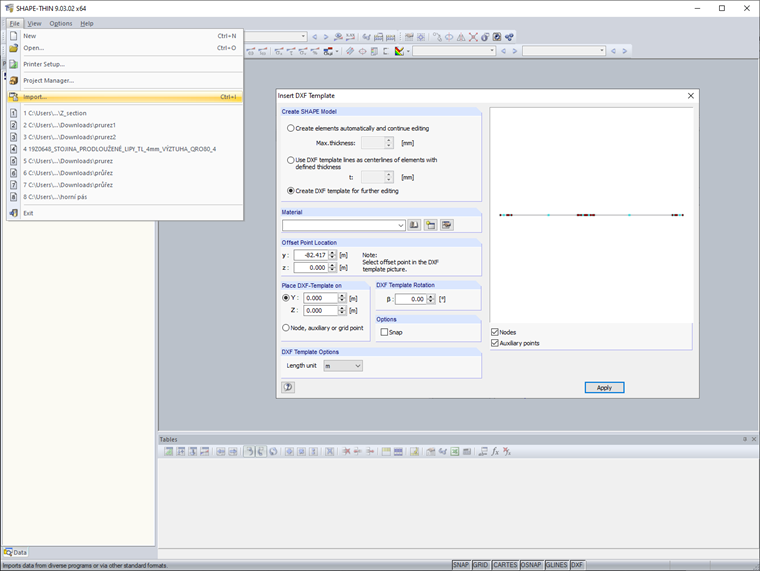

DXF no plano errado durante a importação

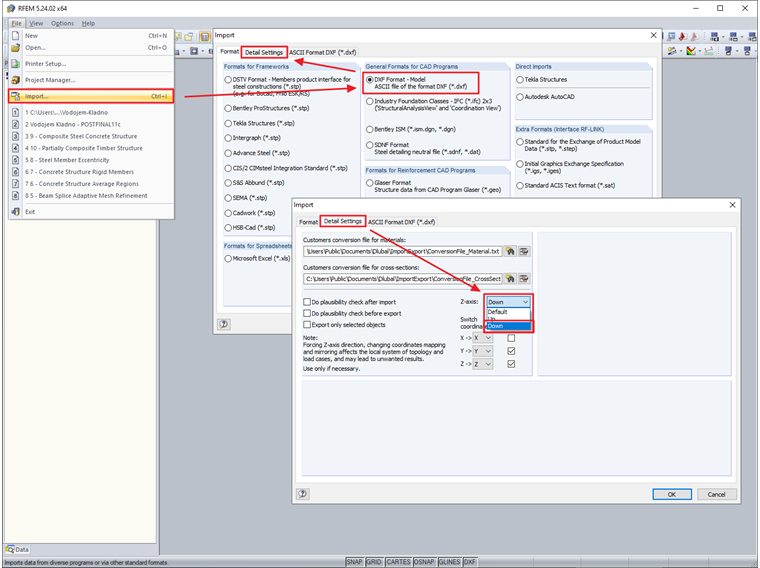

Detalhes da configuração DXF → Eixo Z: Em baixo

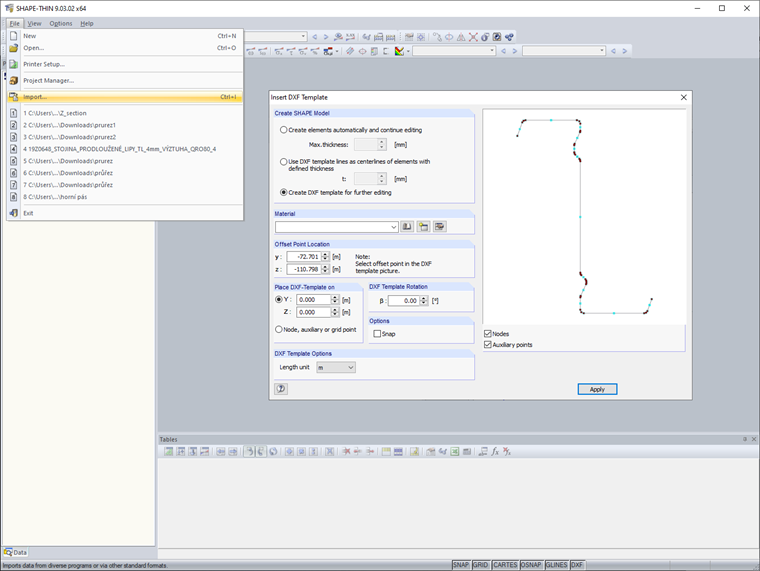

Importação correta do arquivo DXF
