Domanda

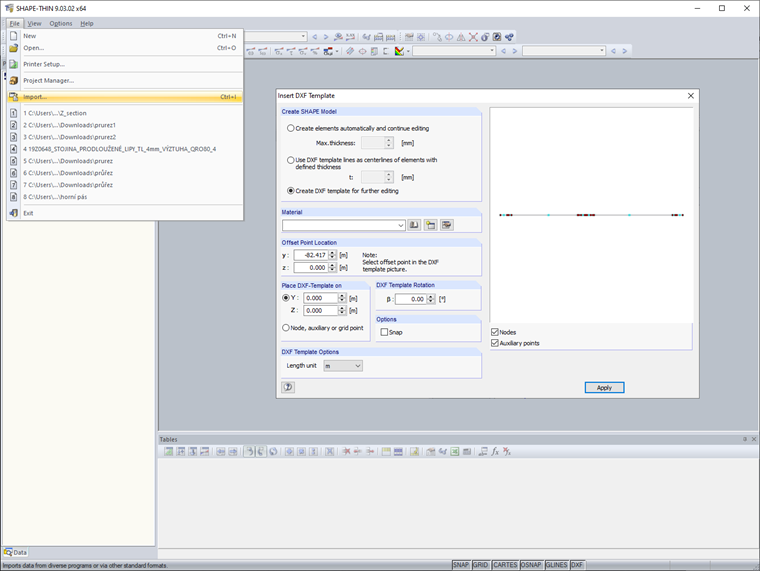

Non riesco a importare correttamente la sezione trasversale da un file dxf nel programma SHAPE‑THIN, la sezione trasversale importata si trova su un piano errato. Cosa posso fare?


Risposta:

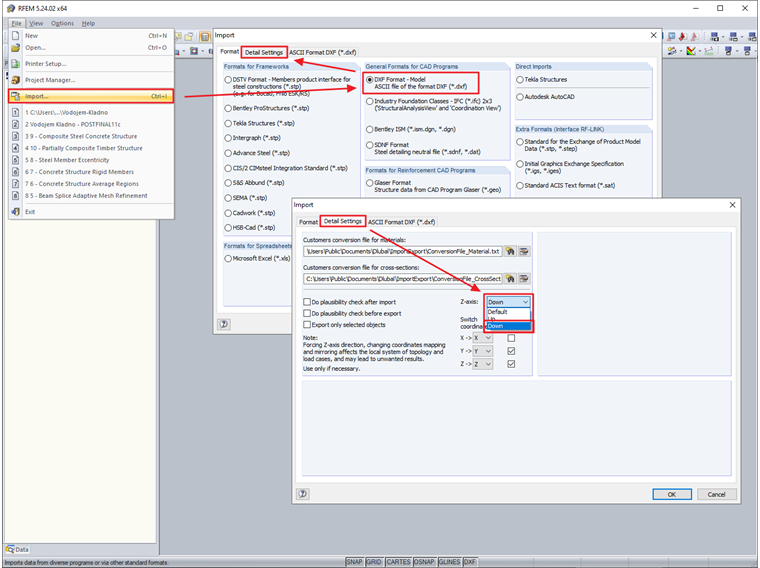

Se la sezione trasversale si trova su un piano orizzontale, provare a modificare le impostazioni di importazione DXF in RFEM. Nel menu File, selezionare:

Importazione in corso... → Formato → Formato DXF - Modello → Impostazioni dettagli → Asse Z: Giù.

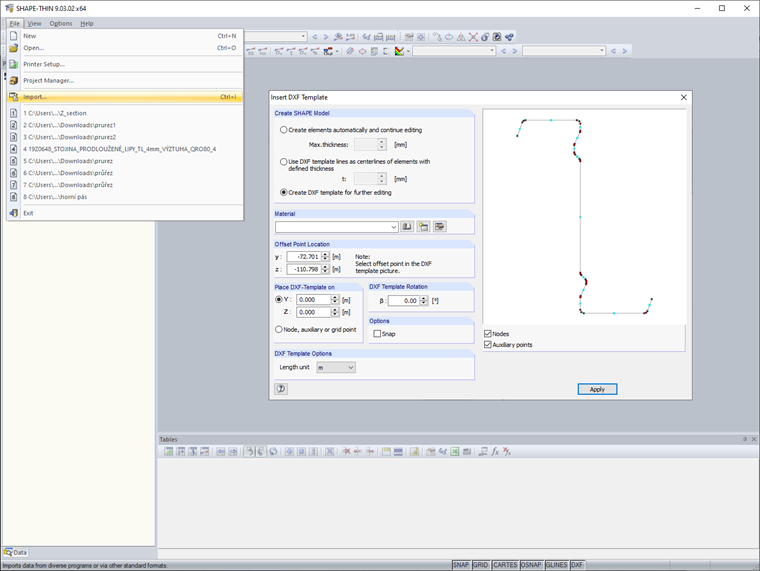

Quando si esegue di nuovo l'importazione, la sezione trasversale deve essere importata nel piano corretto.
