Distribuição de carga

Q: Quais são as opções disponíveis no RFEM 6 e no RSTAB 9 para distribuir cargas de superfície como cargas de barra sobre as barras de uma estrutura de barras plana?

Neste ponto, existem duas opções:O assistente de cargas (Navegador – Dados) fornece uma distribuição exata das cargas de superfície sobre as barras correspondentes.Na caixa de diálogo "Editar o assistente de cargas | Cargas de barra a partir de uma carga de superfície", pode introduzir os parâmetros correspondentes nos separadores "Principal" e "Geometria", ver Figura 01. A superfície de distribuição de carga é um novo tipo de superfície sem qualquer rigidez, que tem a função de distribuir as cargas de superfície dentro do plano sobre as barras correspondentes. A distribuição de carga é constante neste caso. Na caixa de diálogo "Editar superfície", selecione o tipo de rigidez "Distribuição de carga" em "Principal" e, em seguida, aparece um novo separador "Distribuição de carga", ver Figura 02. Os parâmetros correspondentes para a distribuição de carga podem ser definidos aqui.

Quais são as opções disponíveis no RFEM 6 e no RSTAB 9 para distribuir cargas de superfície como cargas de barra sobre as barras de uma estrutura de barras plana?

Resposta:

Neste ponto, existem duas opções:

O assistente de cargas (Navegador – Dados) fornece uma distribuição exata das cargas de superfície sobre as barras correspondentes.

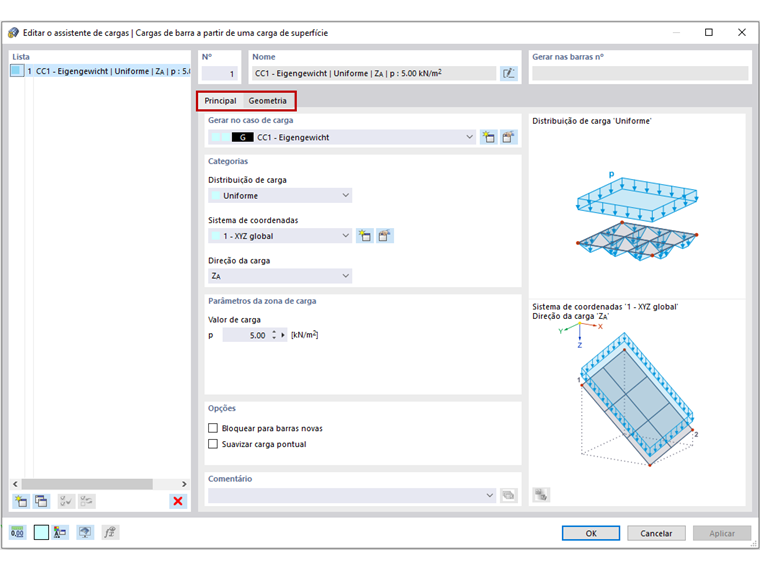

Na caixa de diálogo "Editar o assistente de cargas | Cargas de barra a partir de uma carga de superfície", pode introduzir os parâmetros correspondentes nos separadores "Principal" e "Geometria", ver Figura 01.

FAQ

FAQ 005053 | Quais são as opções disponíveis para distribuir cargas de superfície como cargas de barra sobre as barras...

Assistente de cargas

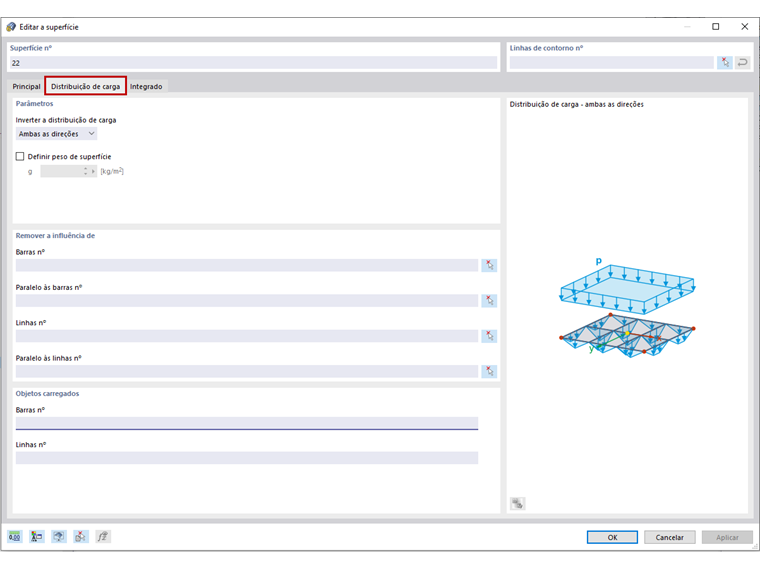

A superfície de distribuição de carga é um novo tipo de superfície sem qualquer rigidez, que tem a função de distribuir as cargas de superfície dentro do plano sobre as barras correspondentes. A distribuição de carga é constante neste caso. Na caixa de diálogo "Editar superfície", selecione o tipo de rigidez "Distribuição de carga" em "Principal" e, em seguida, aparece um novo separador "Distribuição de carga", ver Figura 02. Os parâmetros correspondentes para a distribuição de carga podem ser definidos aqui.

Tipo de superfície Distribuição de carga
