Rozkład obciążenia

Q: Jakie opcje są dostępne w programie RFEM 6 i RSTAB 9 w celu rozłożenia obciążeń powierzchniowych na prętach płaskiej konstrukcji prętowej jako obciążeń prętowych?

W tym momencie dostępne są dwie opcje:Generator obciążeń (Nawigator danych) zapewnia dokładny rozkład obciążenia dwuwymiarowego na odpowiednich prętach.W oknie dialogowym &quot;Generator obciążeń/Edytować obciążenia prętowe z obciążeń powierzchniowych&quot; w zakładkach &quot;Podstawowe&quot; i &quot;Geometria&quot; można wprowadzić odpowiednie parametry; patrz rysunek 01. Powierzchnia rozkładu obciążenia to nowy typ powierzchni bez sztywności, której zadaniem jest rozłożenie obciążeń powierzchniowych w płaszczyźnie na odpowiednie pręty. Rozkład obciążenia jest w tym przypadku stały. W oknie dialogowym &quot;Edytować powierzchnię&quot; należy wybrać typ sztywności &quot;Rozkład obciążenia&quot; w sekcji &quot;Podstawowe&quot;, a pojawi się nowa zakładka o nazwie &quot;Rozkład obciążenia&quot;; patrz rysunek 02. Tutaj można zdefiniować odpowiednie parametry dla rozkładu obciążenia.

Jakie opcje są dostępne w programie RFEM 6 i RSTAB 9 w celu rozłożenia obciążeń powierzchniowych na prętach płaskiej konstrukcji prętowej jako obciążeń prętowych?

Odpowiedź:

W tym momencie dostępne są dwie opcje:

Generator obciążeń (Nawigator danych) zapewnia dokładny rozkład obciążenia dwuwymiarowego na odpowiednich prętach.

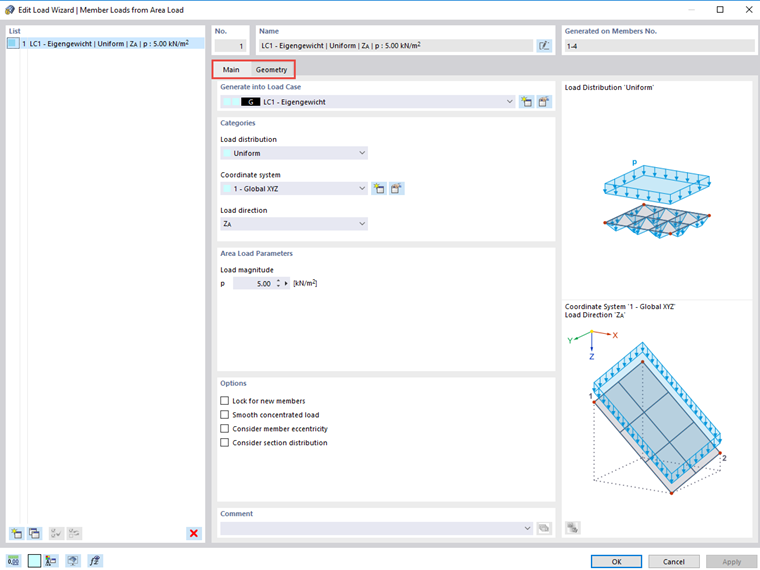

W oknie dialogowym "Generator obciążeń/Edytować obciążenia prętowe z obciążeń powierzchniowych" w zakładkach "Podstawowe" i "Geometria" można wprowadzić odpowiednie parametry; patrz rysunek 01.

FAQ

Najczęściej zadawane pytania 005053 | Jakie są dostępne opcje rozkładu obciążeń powierzchniowych na prętach płaskiej konstrukcji prętowej ...

Generator obciążeń
Powierzchnia rozkładu obciążenia to nowy typ powierzchni bez sztywności, której zadaniem jest rozłożenie obciążeń powierzchniowych w płaszczyźnie na odpowiednie pręty. Rozkład obciążenia jest w tym przypadku stały. W oknie dialogowym "Edytować powierzchnię" należy wybrać typ sztywności "Rozkład obciążenia" w sekcji "Podstawowe", a pojawi się nowa zakładka o nazwie "Rozkład obciążenia"; patrz rysunek 02. Tutaj można zdefiniować odpowiednie parametry dla rozkładu obciążenia.
