Lastverteilung

Welche Möglichkeiten gibt esin RFEM 6 und RSTAB 9, Flächenlasten auf die Stäbe eines ebenen Stabtragwerkes als Stablasten zu verteilen?

Antwort:

An dieser Stelle gibt es zwei Möglichkeiten:

  1. Der Lastassistent (Daten-Navigator) liefert eine genaue Verteilung der flächigen Last auf die entsprechenden Stäbe.

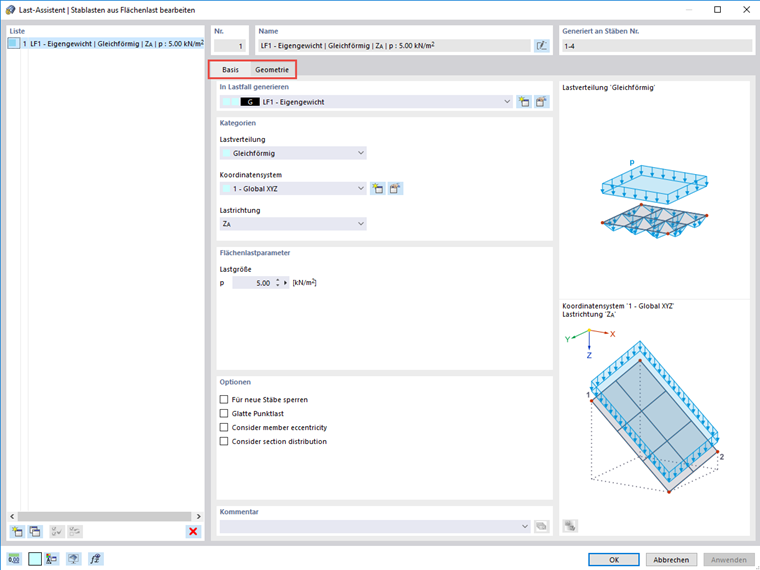

    Innerhalb des Dialogfensters "Last-Assistent / Stablasten aus Flächenlasten bearbeiten" können innerhalb der beiden Register "Basis" und "Geometrie" die entsprechenden Parameter eingegeben werden, siehe Bild 1.
    FAQ|005053
    DE | Fahne FAQ
    FAQ 005053 | Welche Möglichkeiten gibt es, Flächenlasten auf die Stäbe eines ebenen Stabtragwerke...
    FAQ 005053 | Welche Möglichkeiten gibt es, Flächenlasten auf die Stäbe eines ebenen Stabtragwerkes als Stablasten zu verteilen?
    Last-Assistent

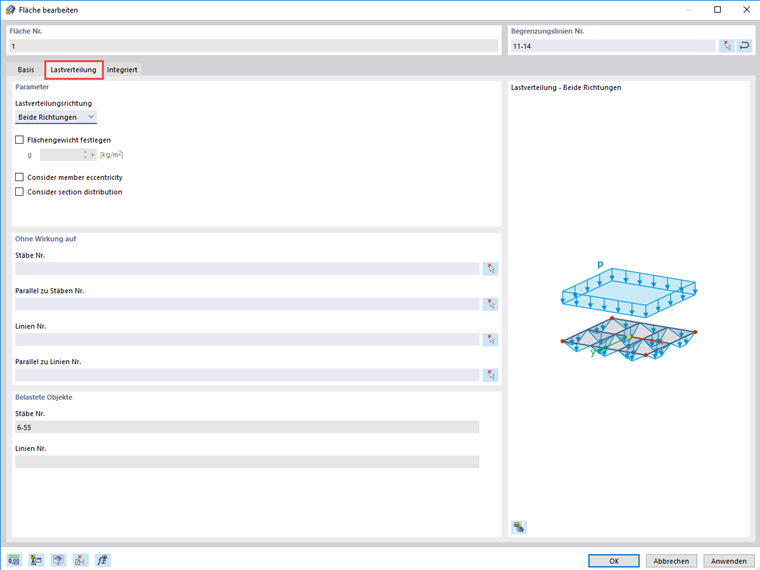

  2. Die Lastverteilungsfläche ist ein neuer Flächentyp ohne Steifigkeit mit der Funktion, Flächenlasten innerhalb der Ebene auf entsprechende Stäbe zu verteilen. Die Lastverteilung ist hier konstant. Innerhalb des Dialogfensters "Fläche bearbeiten" wird unter "Basis" der Steifigkeitstyp "Lastverteilung" ausgewählt, woraufhin ein neues Register "Lastverteilung" erscheint, siehe Bild 2. Hier werden die entsprechenden Parameter zur Lastverteilung definiert.
