Distribuzione del carico

Quali opzioni sono disponibili in RFEM 6 e RSTAB 9 per distribuire i carichi superficiali sulle aste di una struttura di aste piane come carichi delle aste?

Risposta:

A questo punto, sono disponibili due opzioni:

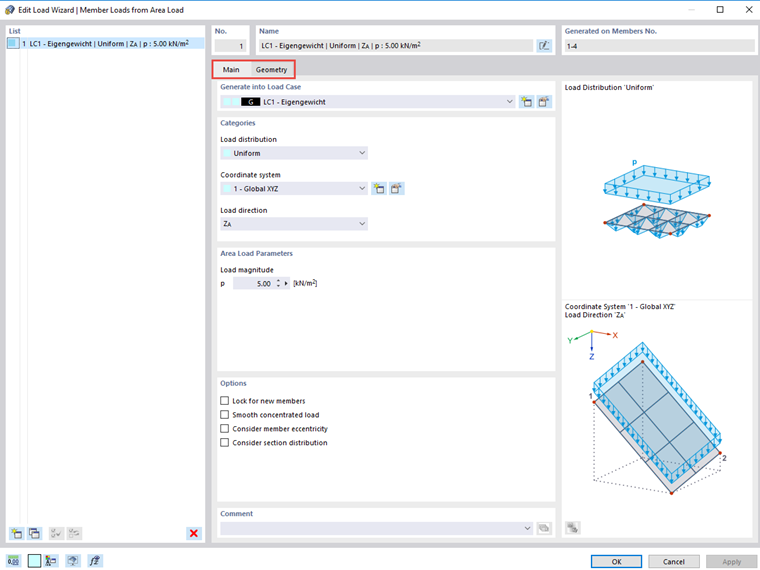

  1. La creazione guidata di carichi (Navigatore dati) fornisce l'esatta distribuzione di un carico bidimensionale sulle aste corrispondenti.
    Nella finestra di dialogo "Creazione guidata carichi/Modifica carichi delle aste da carichi superficiali", è possibile inserire i parametri corrispondenti nelle schede "Base" e "Geometria"; vedere la Figura 01.
    Domande frequenti | 005053
    IT-US | bandiera FAQ
    FAQ 005053 | Quali opzioni sono disponibili per distribuire i carichi della superficie sulle aste di una struttura di aste planari ...
    FAQ 005053 | Quali opzioni sono disponibili per distribuire i carichi della superficie sulle aste di una struttura di aste planari come carichi delle aste?
    Creazione guidata di carico

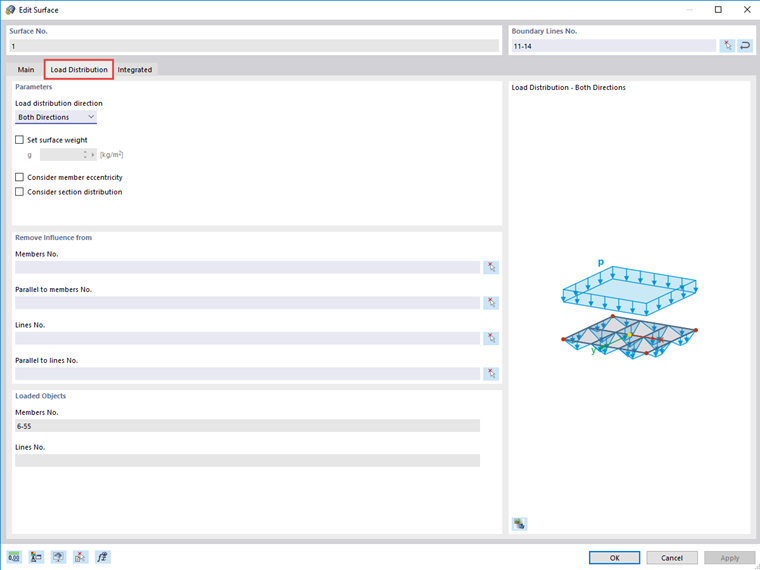

  2. La superficie di distribuzione del carico è un nuovo tipo di superficie senza rigidezza, che ha la funzione di distribuire i carichi della superficie all'interno del piano alle aste corrispondenti. La distribuzione del carico in questo caso è costante. Nella finestra di dialogo "Modifica superficie", selezionare il tipo di rigidezza "Distribuzione del carico" in "Base", e apparirà una nuova scheda chiamata "Distribuzione del carico"; vedere la Figura 02. Qui è possibile definire i parametri corrispondenti per la distribuzione del carico.
    FAQ 005053 | Quali opzioni sono disponibili per distribuire i carichi della superficie sulle aste di una struttura di aste planari come carichi delle aste?
    Tipo di superficie di distribuzione del carico
