Carga de vento em estruturas abertas

Como é que aplico a carga de vento a barras de estruturas abertas no RFEM 5?


Resposta:

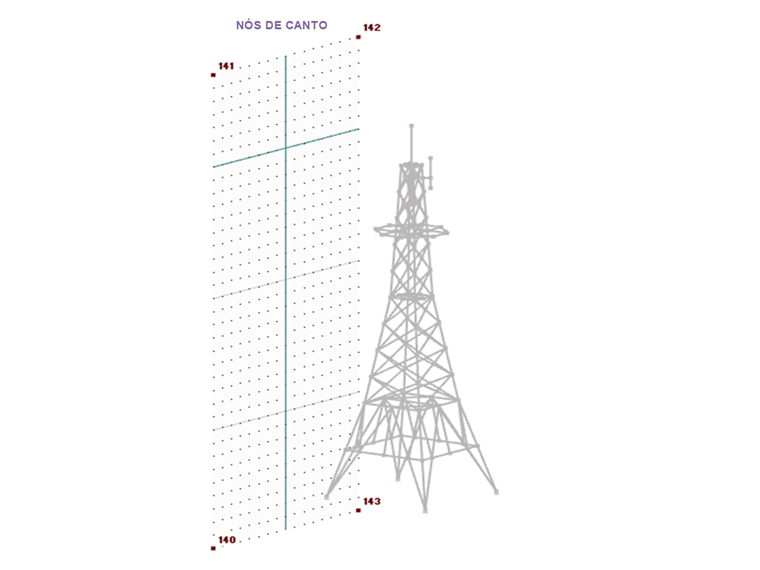

1. Defina um plano ao qual aplicar a carga de vento. Poderá fazê-lo criando 4 nós de canto em torno da estrutura (Figura 01).

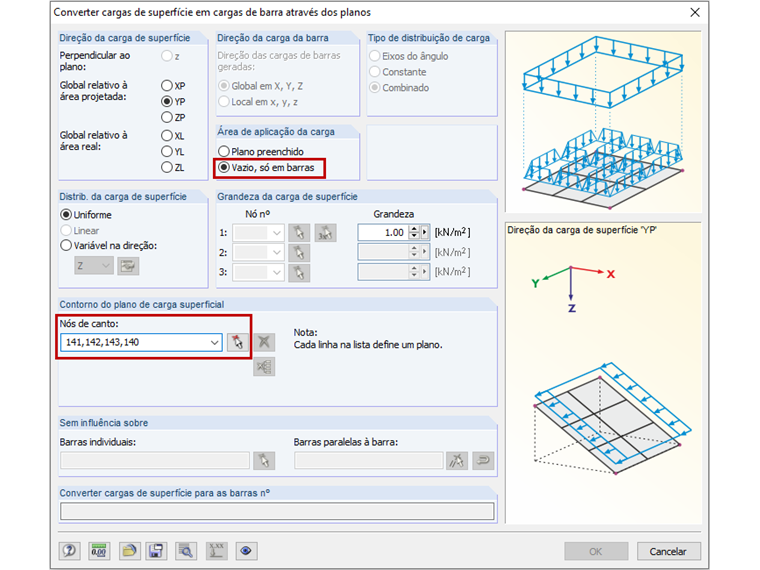

2. Vá em FerramentasGerar carregamentoDe cargas de superfície em barras através do plano. Defina a direção, o tamanho e selecione Vazio, só em barras (Figura 02). Selecione os nós de canto que foram criados anteriormente.

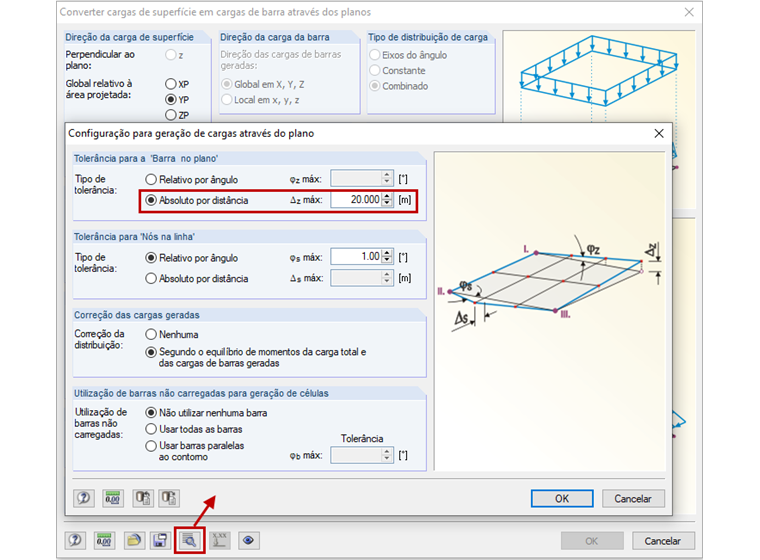

3. Selecione Configuração para geração de cargas através do plano para ajustar o tipo de tolerância. Selecione Absoluto por distância e insira um valor que cubra toda a largura/comprimento da estrutura (Figura 03). Clique duas vezes em OK para sair.

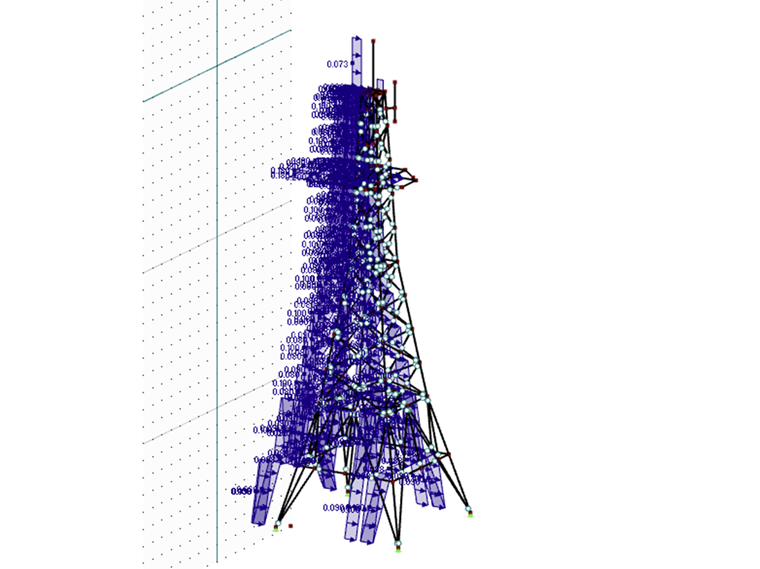

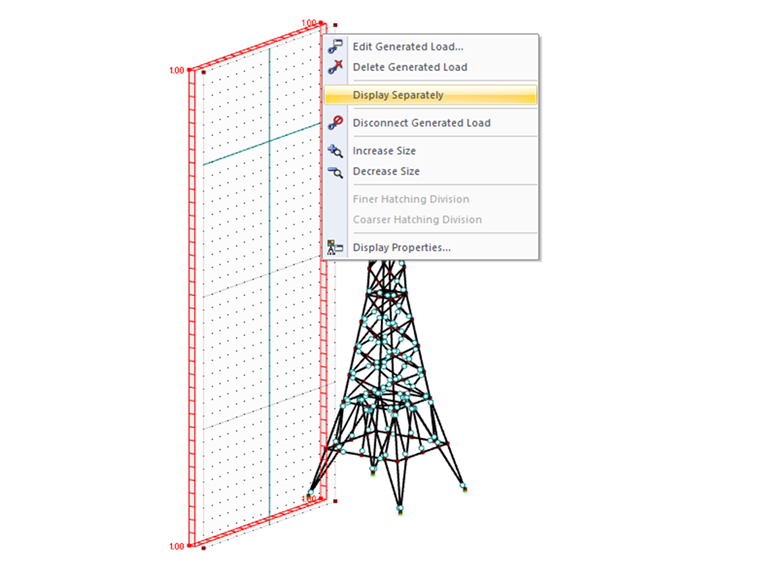

4. Clique com o botão direito na carga de superfície e selecione Mostrar separadamente (Figura 04). A carga de superfície é agora apresentada como uma carga de barra (Figura 5).

Atenção: A carga aplicada é baseada na orientação da barra.
