Zatížení větrem na otevřené konstrukce

Zpět na FAQ

FAQ 005076 | Jak mohu aplikovat zatížení větrem na pruty otevřených konstrukcí?

Názorné FAQ video

01
Rohové uzly pro zatížení větrem

02
Konverze plošných zatížení na zatížení na pruty pomocí rovin

03
Dialog "Nastavení pro generování zatížení pomocí roviny"

04
Zobrazení zatížení odděleně

05
Zatížení jednotlivých prutů

Zpět na FAQ

3. září 2021

005076

Cisca Tjoa

Modelování | Zatížení

Konstrukce elektráren

Dopravníkové systémy

Schodišťové konstrukce

Dočasné stavby

Hliníkové a lehké konstrukce

Lešenářské a regálové konstrukce

Simulace větru

Jak mohu aplikovat zatížení větrem na pruty otevřených konstrukcí?

Odpověď

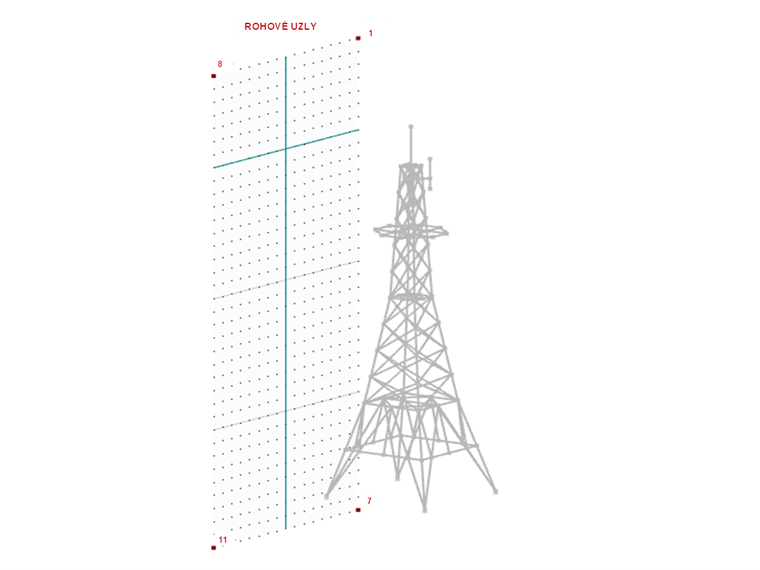

1. Definujte rovinu, která se použije pro zatížení větrem. Za tímto účelem vytvořte okolo konstrukce 4 rohové uzly (Obrázek 01).

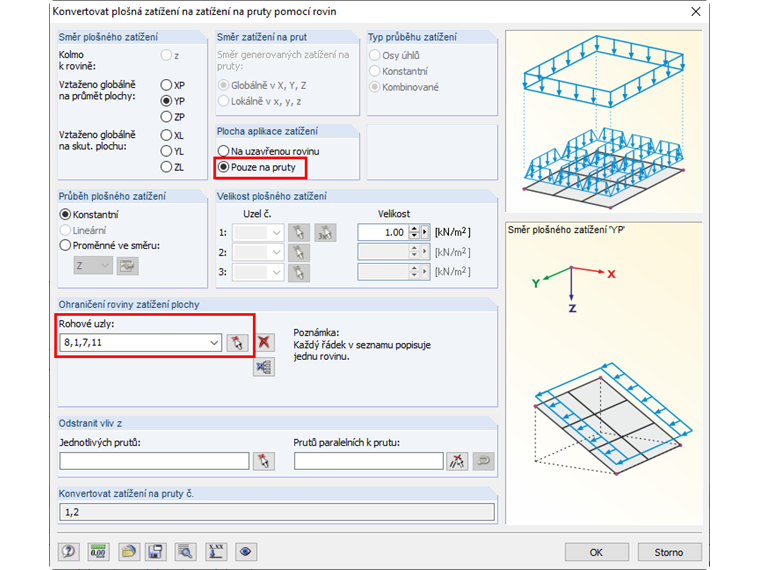

2. Přejděte do nabídky Nástroje -> Generovat zatížení -> Z plošného zatížení na pruty prostřednictvím roviny Zadejte směr, velikost a vyberte možnost Pouze na pruty (Obrázek 2). Vyberte předem vytvořené rohové uzly.

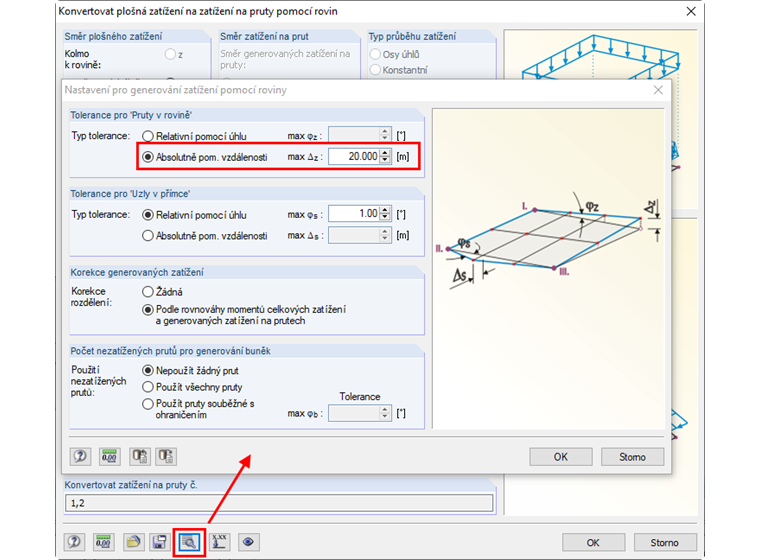

3. Klikněte na Nastavení pro generování zatížení a upravte typ tolerance. Vyberte Absolutní pomocí vzdálenosti a zadejte hodnotu, která obsáhne celou šířku/délku konstrukce (Obrázek 3). Dvakrát potvrďte Ok.

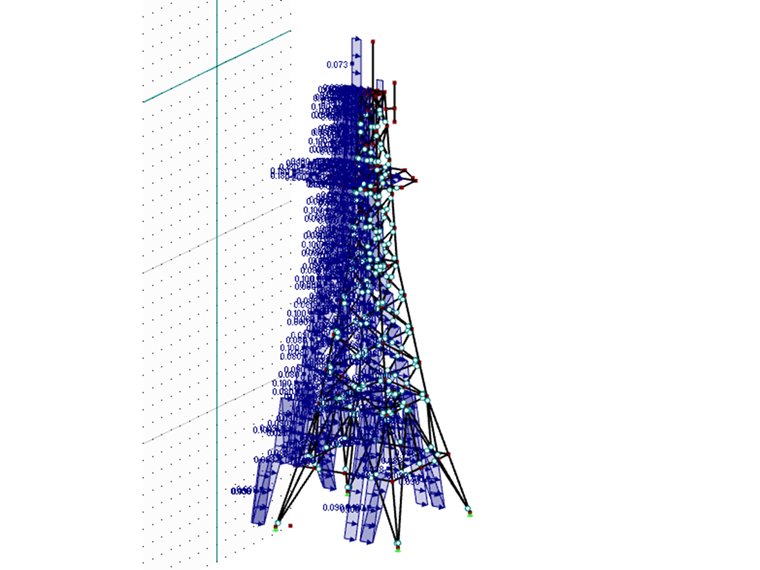

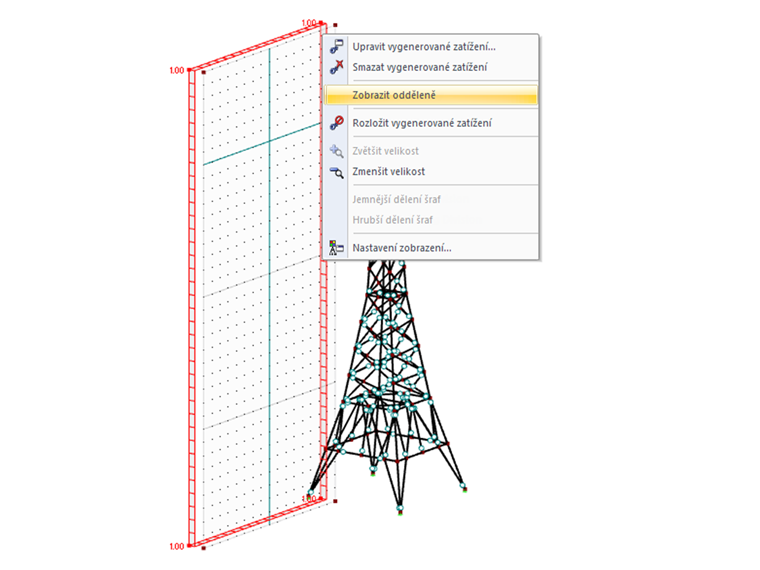

4. Klikněte pravým tlačítkem myši na plošné zatížení a vyberte Zobrazit odděleně (Obrázek 4). Plošné zatížení se nyní zobrazí jako zatížení na pruty (Obrázek 5).

Poznámka: Působící zatížení vychází z orientace prutu.
