Comment appliquer une charge de vent aux barres de structures ouvertes ?

Réponse

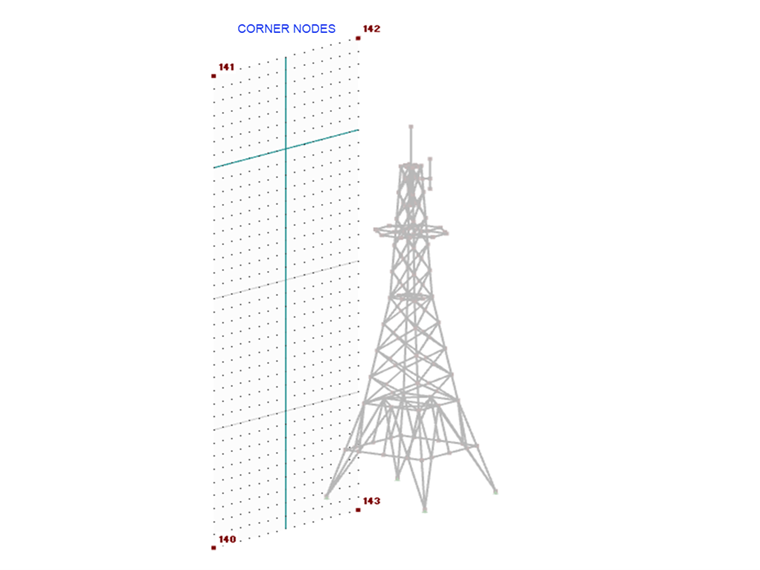

1. Définissez un plan qui sera utilisé pour appliquer la charge de vent. Pour ce faire, créez 4 nœuds de coin autour de votre structure (Figure 01).

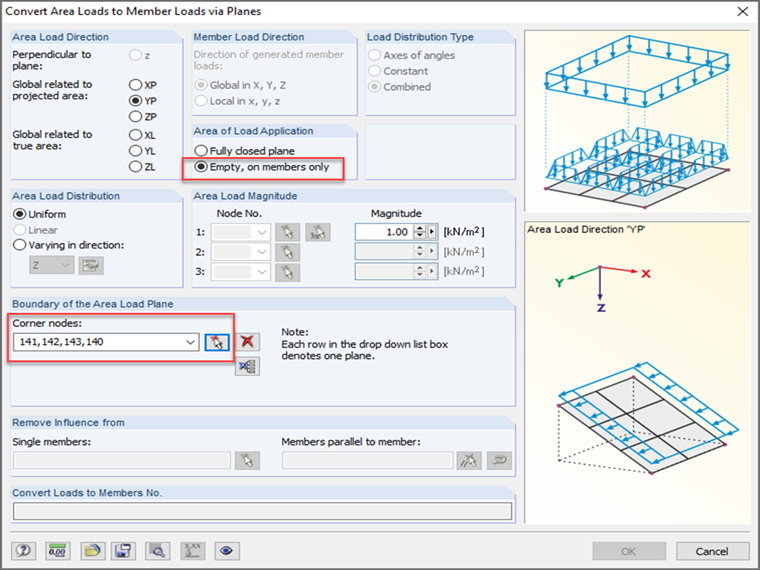

2. Sélectionnez Outils → Générer les charges → À partir des charges surfaciques sur les barres via les plans. Définissez la direction, l'amplitude et sélectionnez l'option vide, uniquement sur les barres (Figure 02). Sélectionnez les nœuds de coin qui ont été créés précédemment.

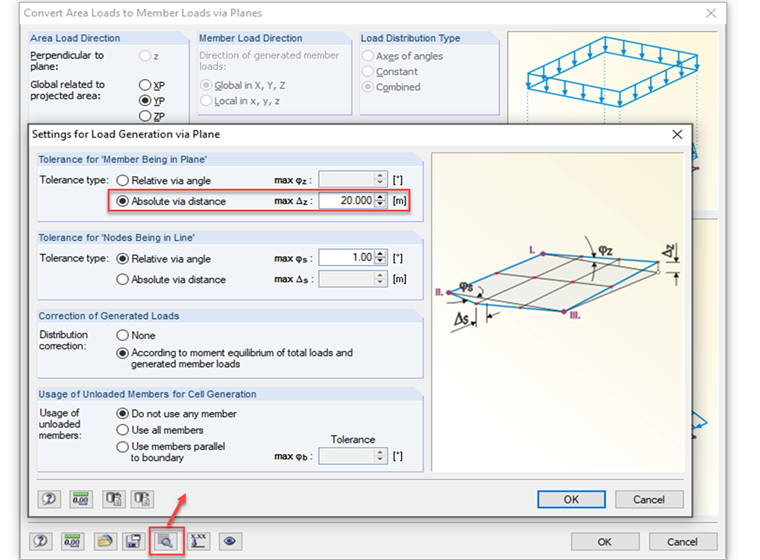

3 Le type de tolérance peut être ajusté en sélectionnant Paramètres de génération de charge. Sélectionnez Absolu via la distance et entrez une valeur qui capture l'ensemble de la largeur/longueur de la structure (Figure 03). Cliquez deux fois sur OK pour quitter.

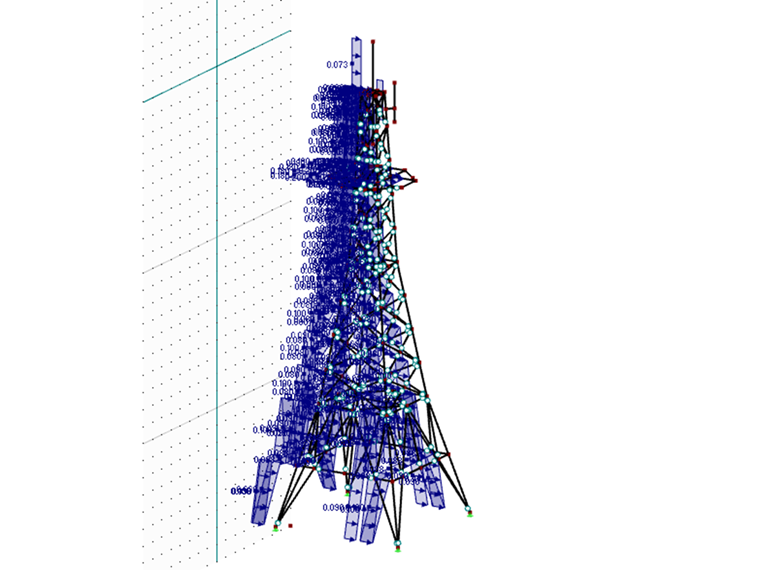

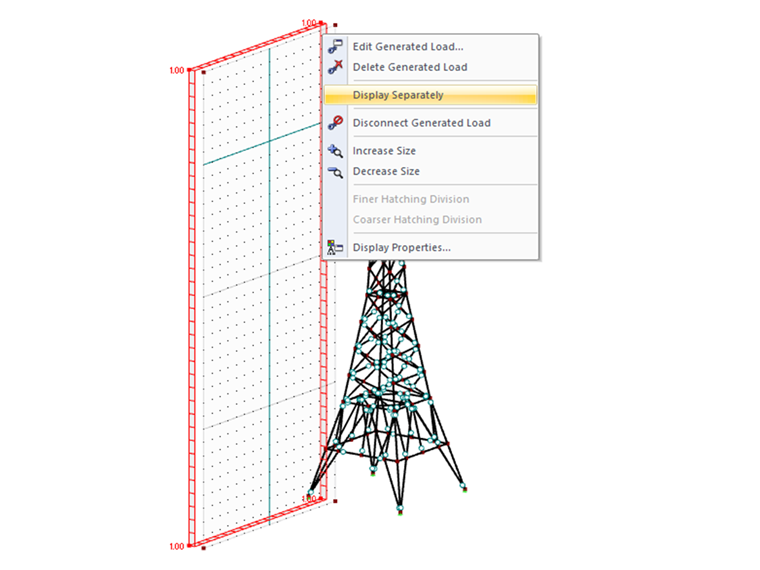

4 Faites un clic droit sur la charge surfacique et sélectionnez Afficher séparément (Figure 04). La charge surfacique est maintenant affichée sous forme de charges de barre (Figure 05).

Remarque : La charge est appliquée selon l'orientation de la barre.

Mots-clés

Charge générée Vent Charge de vent Charge surfacique Structure ouverte Tour ouverte Pylône
