Windlast auf offene Bauwerke

Fragen & Antworten, die Ihnen weiterhelfen

  • Häufig gestellte Fragen (FAQs)

Dieser Beitrag wurde von Google Translator übersetzt

Originaltext ansehen

Wie wende ich die Windlast auf Stäbe offener Bauwerke an?

Antwort

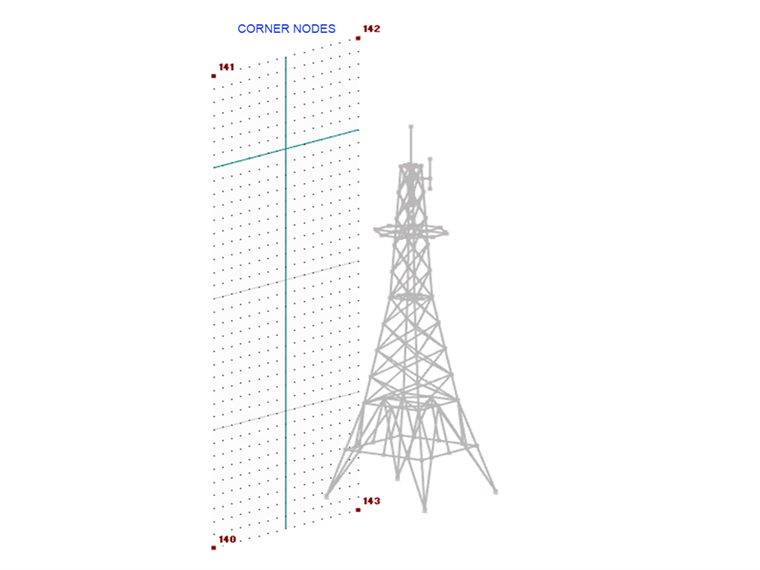

1. Definieren Sie eine Ebene, auf die die Windlast aufgebracht werden soll.  Dies können Sie tun, indem Sie 4 Eckknoten um Ihre Struktur anlegen (Bild 1).

2.Gehen Sie zu Extras -> Lasten generieren -> Aus Flächenlasten auf Stäbe über Ebenen

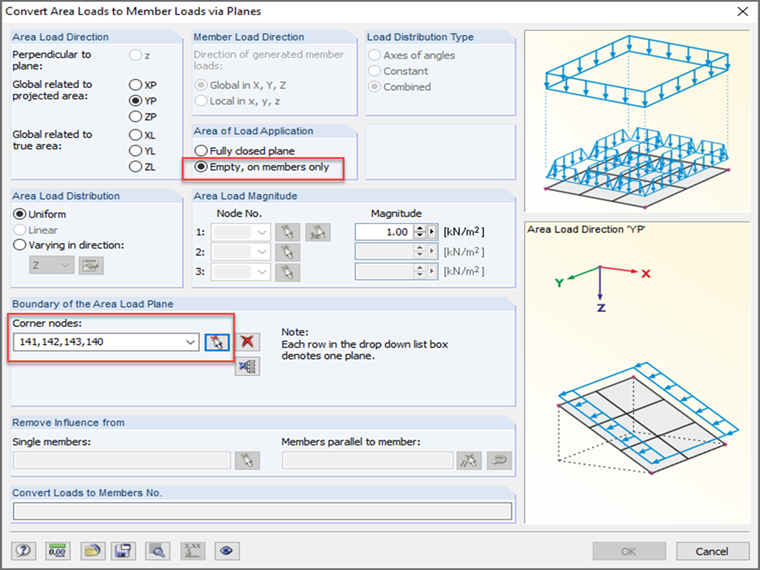

Definieren Sie die Richtung, die Größe und wählen Sie Leer, nur an Stäben (Bild 2). Selektieren Sie die Eckknoten, die zuvor angelegt wurden.

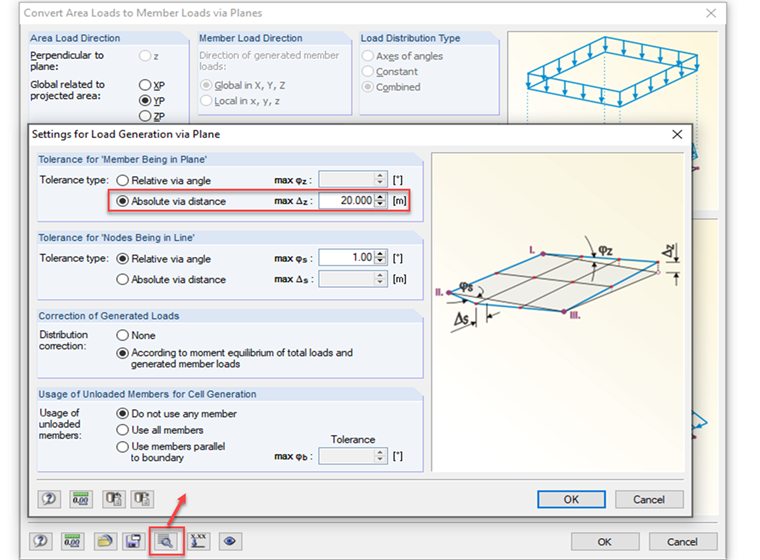

3.Über Einstellungen zur Lastgenerierung kann der Toleranztyp angepasst werden.  Wählen Sie Absolut über Abstand und geben Sie einen Wert ein, der die gesamte Breite/Länge der Struktur erfasst (Bild 3). Klicken Sie zweimal auf OK, um den Vorgang zu beenden.

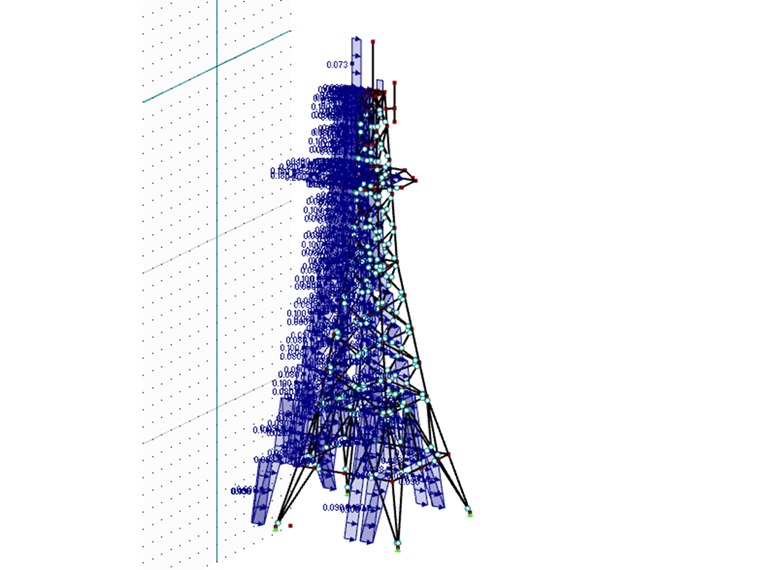

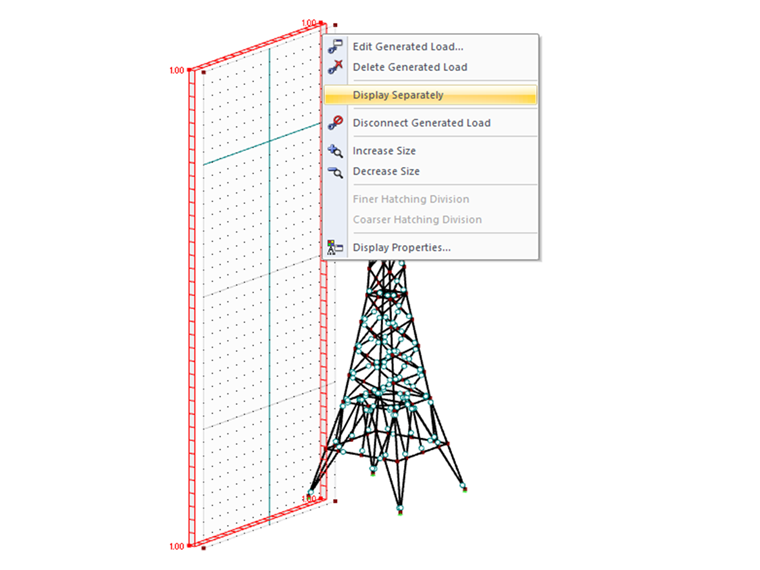

4.Klicken Sie mit der rechten Maustaste auf die Flächenlast und wählen Sie Getrennt anzeigen (Bild 4). Die Flächenlast wird nun als Stablast angezeigt (Bild 5). Hinweis: Die aufgebrachte Last basiert auf der Staborientierung.



Schlüsselwörter

Generierte Last Wind Windlast Flächenlast Offene Struktur Offener Turm Mast

Schreiben Sie einen Kommentar...

Schreiben Sie einen Kommentar...

  • Aufrufe 172x
  • Aktualisiert 6. September 2021
